試卷：109年 - 109 關務特考_四等_電機工程：電工機械概要#86404
科目：電工機械(概要、大意)
年份：109年
排序：0

申論題內容

二、某一 75 hp，250 V，1200 rpm 直流分激電動機，其額定電樞電流 255 A，額定場電流 5 A。當轉子被堵住時，15.3 V 之電樞電壓將產生 255 A 電流。無載時之端電壓 250 V，電樞電流為 13.2 A，場電流則為 5 A，電動機轉速為 1150 rpm。假設只考慮銅損和無載旋轉損失，而其它損失皆可忽略不計。求電樞電阻約為多少 Ω？場電阻為多少 Ω？若電動機在額定情況下運轉，電樞銅損為何？又電動機輸出功率及其效率各為多少？（25 分）

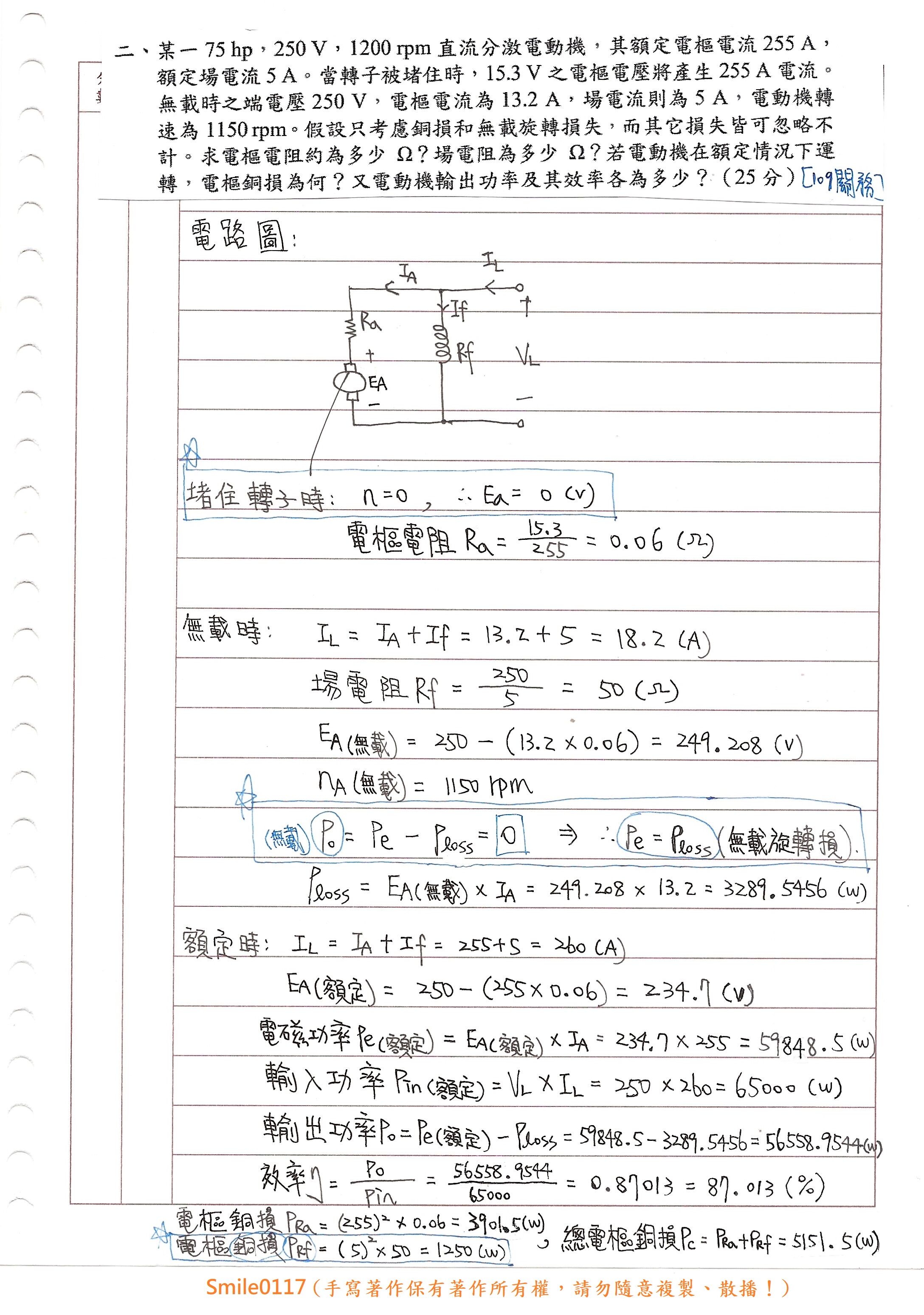

詳解 (共 1 筆)

詳解提供者：(112普考電力)smile

上榜還願，免費公開備考期間的考古題練習過程！
(仍保有著作權，勿隨意複製外流阿摩，限阿摩網站內使用)

<補充說明>：
這題的陷阱其實出很漂亮，
題目給的1200rpm不是額定轉速，
因為題目有明確說了無載時的轉速是1150rpm了，
想當然滿載時的轉速自然會低於1150rpm，
有些人會在計算完無載時的應電勢電壓(249.208V)這步驟後，
利用Ea正比於n，然後其中滿載時的n代1200rpm，求出滿載時的應電勢電壓，這樣是不正確的。
