申論題內容

四、若信號x t)( 通過一載波頻率為之下單邊（LSB（Lower Sideband））之單邊（SSB （Single Sideband））調變系統後再通過一類似系統但載波頻率為，得到信號 c1 f c2 f r t)( 。請詳細說明並佐以圖解如何設計一接收機，其可將r t)( 解調回x t)( ？（20 分）

詳解 (共 1 筆)

詳解提供者：abchome

中間過程就不PO了，就是把第一次調變的訊號帶入相同公式，和角公式用一下就可以得出r(t)的載波頻率是f_c1-f_c2

解調用同調解調就可以還原了

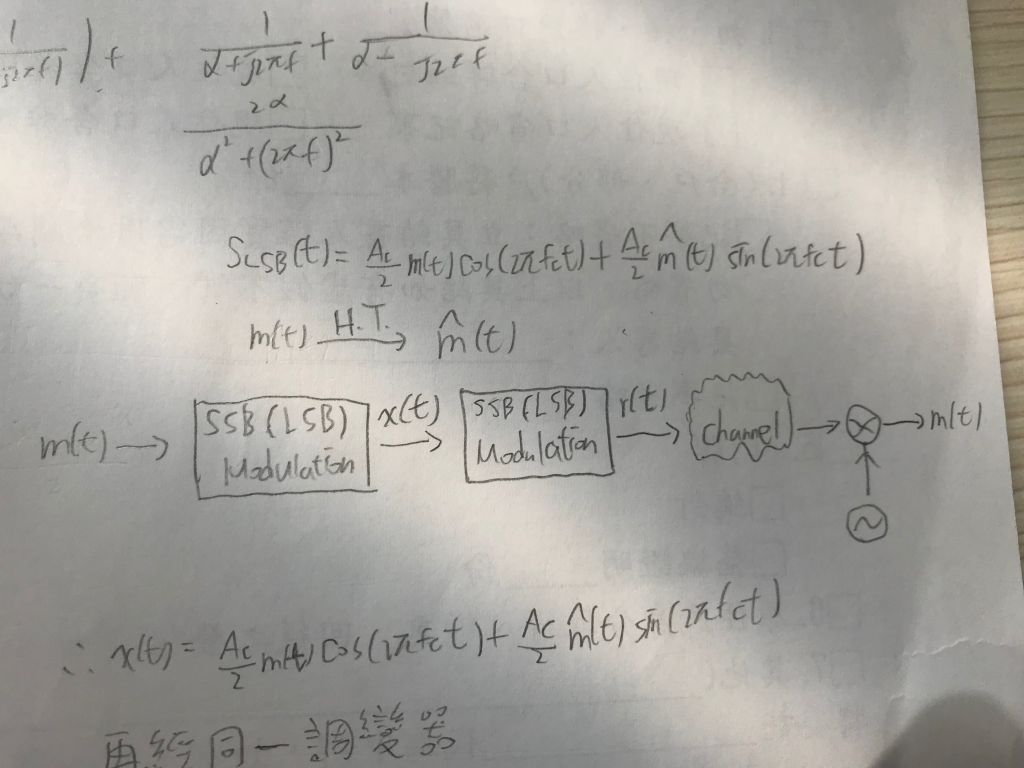

簡單運作方塊圖如下

oscillator後面記得要低通濾波器把高頻訊號濾掉

題外話：實務上應該不會有人這樣做，感覺教授出到不知道要出什麼了
