試卷：108年 - 108 高等考試_三級_土木工程：結構學#77786
科目：結構學
年份：108年
排序：0

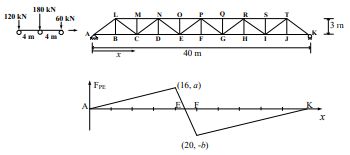

一、如圖一所示，一座桁架橋梁長 40 m。如圖示桿件 PE 軸力之影響線，即考慮一單位方向朝下之移動載重沿著下弦桿由 A 點往 K 點移動，造成桿件 PE 之軸力，其中正值表示受拉力，負值表示受壓力。

⑵今考慮一輛大卡車，各軸距為 4 m，前軸傳遞荷載 60 kN，中軸傳遞 180 kN，後軸傳遞 120 kN。去程時，該卡車向右前進，緩緩通過該橋梁，之後於返程時，朝左前進通過該橋梁。同時檢討去程與返程，利用上述影響線求出桿件 PE 所受之最大張力及壓力。（15 分）
