二、已知一系統之狀態圖（state diagram）如下所示：

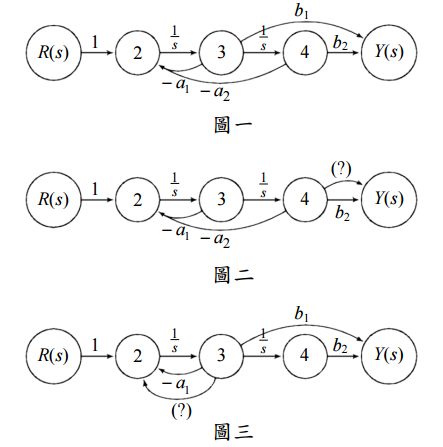

⑶圖二是狀態圖（state diagram）中屬何種模型（modeling）。（5 分）

詳解提供者：hchungw

圖二展示的是一個信號流圖 (Signal Flow Graph, SFG)。信號流圖是一種圖形表示，用於描述系統中變數之間的因果關係。在控制系統分析和設計中，它常用來表示線性時間不變系統的轉移函數。

因此，圖二中的模型屬於"信號流圖模型"。
