試卷：101年 - 101年高等三級暨普通考高考三級_電力工程#26683
科目：電機機械
年份：101年
排序：0

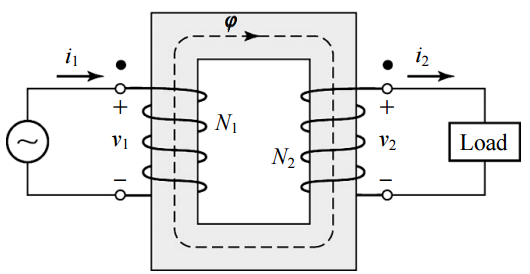

二、某雙線圈變壓器如下圖所示，其中N₁ = 1200，N₂ = 75，鐵心長為 30 cm，鐵心截面積為 5 cm² ，μ₀=4π×10⁻ H/m 。

2若鐵心非為理想，其相對導磁率為μr = 7,000，輸入電壓為交流 60Hz、2400V，且負載為一純電阻R = 2.5 Ω。在不考慮兩線圈之電阻與漏磁效應，亦不考慮鐵損的情況下，試求輸入電流大小。（10 分）
