某台 100 KVA、13.8 KV：230 V、60 Hz 單相變壓器，開路實驗時，在高壓側繞組開路，低壓側量測電壓為 230 V、電流為 20 A、功率為 1200 W。短路實驗時，在低壓側繞組短路，高壓側量測電壓為 420 V、電流為 7.25 A、功率為 1700 W。試求：

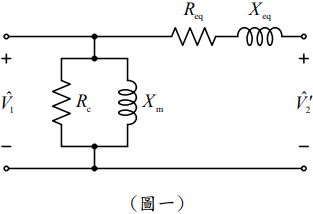

4.(1) 變壓器等效至高壓側的電路如(圖一) ，計算此等效鐵心損失的電阻 R_c、等效串聯電阻 R_eq、等效串聯電抗 X_eq。
