題組內容

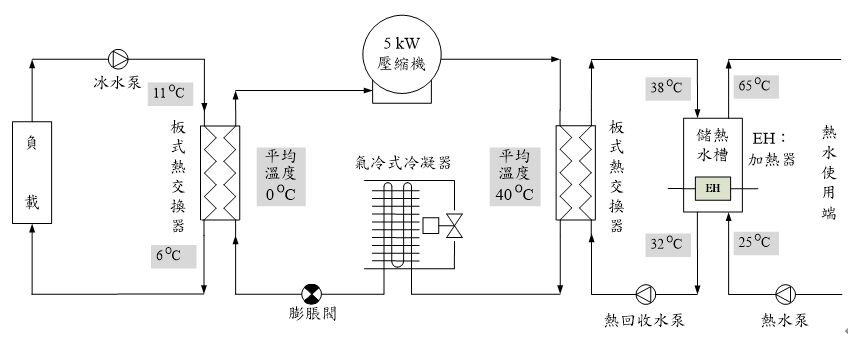

某R-134a空調/熱回收系統，系統圖如下圖所示；R-134a莫理爾線圖，如附錄三所示。 備註：請直接於附錄三畫出循環圖，並將(31)至(40)之數據，標示於圖上。
假設：(1)冷媒側為等焓膨脹，壓縮機總效率為0.85；(2)壓縮機入口過熱度5℃，壓縮機出口過熱度30 OC，過冷度10 OC；(3)板式熱交換效率為0.95；(4)加熱器(EH)之加熱量為10 kW；(5)冷媒管及水管，皆無摩擦損失；(6)系統各水泵，其散熱所產生之熱傳遞得以不計；(7)水的比容不隨溫度而改變，即vwater = 0.001 m3/kg。

25.填寫冷媒側各點狀態：冷凝壓力 __(31)__kPa，蒸發壓力 __(32)__kPa；
冷凝器平均溫度 __(33)__℃，蒸發器平均溫度__(34)__℃，壓縮機入口溫度__(35)__℃， 壓縮機出口溫度__(36)__℃，膨脹閥入口溫度__(37)__℃；
壓縮機入口比焓值（h1）__(38)__kJ/kg，壓縮機出口比焓值（h2）__(39)__ kJ/kg，膨脹閥入口比焓值（h3）__(40)__ kJ/kg。（本題數據取整數）
