100年 - 100 交通事業公路、港務升資考試_員級晉高員級_技術類（選試機械設計）：機械設計#33927

科目：機械設計 | 年份：100年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (10)

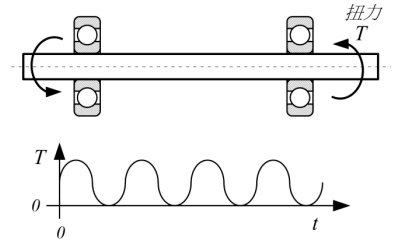

【已刪除】一、依據下圖的圓棒構成與受扭力變化負載的型式，請以簡圖和文字說明其疲勞斷面相 對於圓棒的方向（5 分），並說明疲勞破壞與那種應力（剪應力、張應力、壓應力、 摩擦應力等）最有關係。（5 分）
二、請寫出動力轉軸加工製造流程。（5分）並請說明滾壓或是珠擊法用於動力轉軸表面 的目的為何？（5 分）
三、請說明撓性聯軸器的主要功能，以及主要使用那些材料來達成撓性的性質。（10 分）
四、請依據提供的參數，列出滾柱軸承壽命Lu推算公式，Lu為軸承破壞前所經歷的轉動 次數，滾柱軸承的靜負荷指數為Co和動負荷指數為C，軸承受徑向負荷為Fr和軸向 負荷為Fa，經公式推得等值靜負荷為Fo和等值動負荷為F。（10 分）
五、請以簡圖和文字說明一組減速比為 1：4 的皮帶輪機構的構成，並標示機構運轉中皮 帶會承受最大拉應力的地方。（10 分）並列出該處皮帶最大拉應力的組成。（10 分） (注意：所繪簡圖必須顯示出皮帶輪尺寸比例關係。)
⑴在不改變減速比和不影響強度的情況下，如果要縮小整體機構的尺寸，基本上會 採取那些策略？（10 分）
⑵請簡要說明齒輪機構壓力角和齒模數的定義以及兩者之關係。（5 分）
⑶對於漸開線齒形，小齒輪的最少齒數限制的原因。（5 分）
⑴輸入驅動動力為P (kW)，轉速為n (rpm)，已知齒輪壓力角為θ (°)，請問齒輪d1會 承受多大的徑向力Fr (N)？（10 分）
⑵請問軸承A的徑向受力FAr (N)與軸向受力FAa (N)，軸承B的徑向受力FBr (N)與軸向 受力FBa (N)各為何？（10 分）
