100年 - 100 交通事業鐵路升資考試_佐級晉員級_技術類（選試電工原理概要）：電工原理概要#38357

科目：升資考/佐級晉員級◆電工原理概要 | 年份：100年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：升資考/佐級晉員級◆電工原理概要

選擇題 (0)

申論題 (7)

一、有一個電路由 C1＝0.9 mF 及 C2＝0.3 mF 的二個電容器、L＝18.6 mF 的一個電感器、 與 R＝5Ω 的一個電阻器等四個元件串聯而成，外接 50V 直流電源，請說明於穩態 時各元件兩端電壓值並解釋其原因。（10 分）
【已刪除】二、如圖一之電路共有四個電阻器，請計算由電源流出之電流與功率。（15 分）
三、當有一組線圈纏繞一個鐵心時，請畫圖說明磁滯現象及其影響。（15 分）
四、請畫出分激式（shunt）直流發電機的等效電路圖，並說明該機能輸出直流電源的原 因。（15 分）

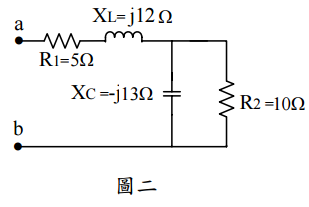

【已刪除】五、如圖二之交流電路，當於 ab 二端外加 220V 之台電交流電源，請計算流入之電流均 方根值與實功率。（15 分）
六、有一台 11.4kV/380V、Δ-Y 連接之三相變壓器，負載端供應 380V、500kW 之三相電阻 負載，請畫出變壓器之等效接線圖，並計算一次及二次繞組（winding）之電流值。 （15 分）
七、請比較說明傳統空調機與變頻空調機運轉方式與控制室溫的方法，畫出等效接線圖。 （15 分）
