所屬科目：升資考/佐級晉員級◆電工原理概要

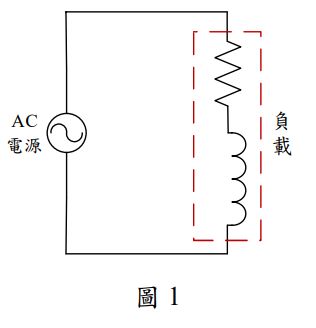

一、如圖 1 所示，某一電感性負載連接至 120V/60Hz 之交流電源，該電感性 負載所消耗之實功率為 1000 W，且此時之功率因數為 0.8。若要將功率 因數提高至 0.95（落後） ，請計算應並聯至該電感性負載所需之電容值。 （20 分）

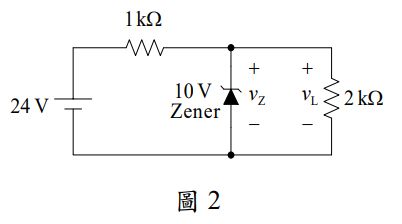

二、請計算圖 2 所示之負載電壓 vL 以及稽納（Zener）二極體所消耗之功率電路，其中的稽納二極體之崩潰電壓為 10 V。（20 分）

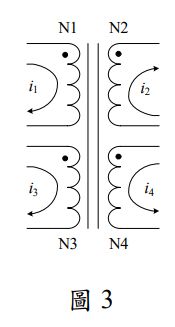

三、某一變壓器共有 4 個繞組，如圖 3 所示，其中各繞組圈數 N1＝3、N2＝4、 N3＝2 及 N4＝6，各繞組之電流 i1＝2 A、i2＝3 A 且 i4＝5 A。試求該變壓器之電流 i3。（20 分）

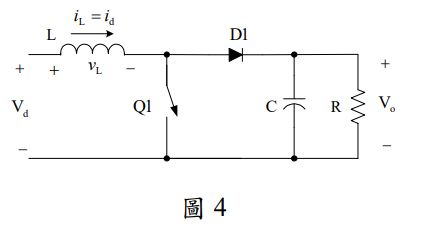

四、假設圖 4 電路已穩態工作，且開關 Q1 進行週期性導通（Turn On）與截 止（Turn Off） 。請說明當開關 Q1 截止時，為何二極體 D1 必須要導通。 （20 分）
五、一電壓錶之靈敏度為 100 Ω/V 且具有 50 V、150 V 與 300 V 三個檔位， 該電壓錶所連接之電路如圖 5 所示，此時電壓錶在最低檔位 50 V 之讀值 為 4.65 V。請計算電阻值 Rx。 （20 分）
