100年 - 100 地方政府特種考試_三等_建築工程、公職建築師：建築結構系統#26992

科目：建築結構系統 | 年份：100年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：建築結構系統

選擇題 (0)

申論題 (5)

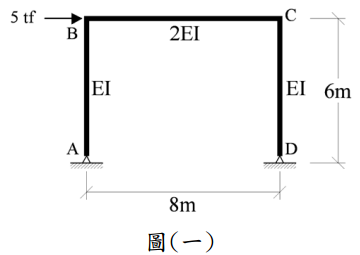

【已刪除】一、圖（一）所示門形剛構架（rigid frame），B 點受水平力 5 tf 作用，試分析此構架， 並繪彎矩圖、剪力圖、軸力圖，並在圖上須標示最大值。（35 分）
⑴若 A 點產生不均勻沉陷，試研判 BC 是否引起應力，並敘其理由。（8 分）
⑵計算 AB 之臨界載重（critical load），並研判在圖示載重下，AB 是否會挫屈破壞？ （12 分）
【已刪除】三、為防止大地震時建築物產生嚴重震害，基礎隔震（base isolation）在結構系統規劃 時常被考慮。圖（三）所示為基礎隔震不同之規劃位置，試說明各規劃位置之優點 及缺點。（20 分）

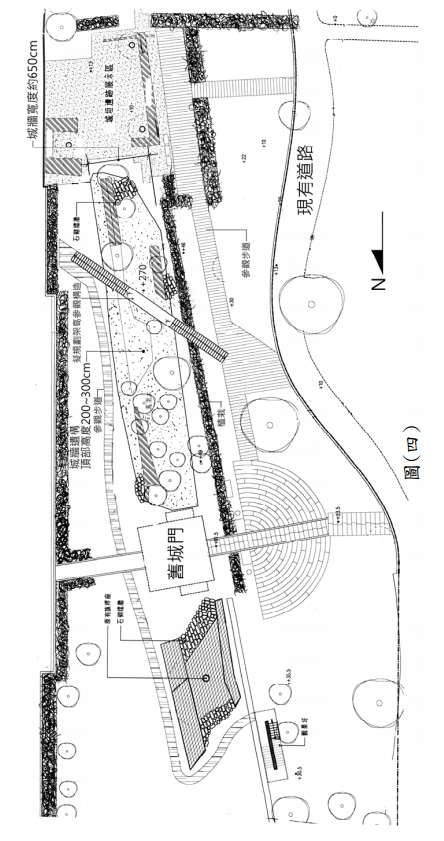

【已刪除】四、圖（四）所示為一古城牆及相關遺構之分布。此城牆遺構因深具文化資產價值，主管 單位已將其指定為古蹟。今主管單位基於古蹟之活化，經與專業人員充分討論後，擬 在圖上所示位置（城牆上方）規劃一架高構造物，使觀覽路線更富於變化，也使參訪 者得以在不同視野高度觀覽古蹟。試規劃此構造物，包括⑴結構系統 ⑵標示重要尺 寸及與城牆之關係 ⑶主要使用材料 ⑷系統中具代表性之構造細部作法。所規劃之 系統須注意避免將支承點或落柱直接觸及古蹟本體，其施作過程亦應避免造成古蹟本 體及其地下基礎有所損傷。（25 分）
