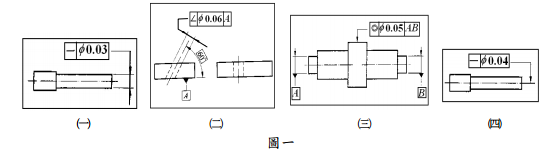

【已刪除】一、請分別說明圖一各小圖標註之幾何公差符號所代表之意義，圖中所示長度單位皆為 mm。（每小題 5 分，共 20 分）
【已刪除】二、如圖二所示，將 300 N 之力量施於工具鉗之二握把端，請計算此工具鉗作用於被夾 持物之夾持力。（註：工具鉗之重量忽略不計）（20 分）
⑴鋼線所承受之最大彎曲應力σmax；（10 分）
⑵鋼線所承受之彎曲力矩 M。（10 分）
【已刪除】四、圖四所示為一用來控制飛輪轉速之平皮帶（flat belt）煞車系統，皮帶與飛輪接觸面 間之摩擦係數為μs = 0.3 與μk = 0.25，接觸角度為 270°。若飛輪以等速率反時針方向 旋轉且P＝45 N，請決定皮帶作用在飛輪上之力矩。（註：飛輪與ABC桿件重量均 不計）（20 分）
⑴請決定彈簧之平均線圈直徑（mean coil diameter）。（10 分）
⑵請決定彈簧之總圈數。（10 分）
