100年 - 100 高等考試_三級_建築工程、公職建築師：建築結構系統#27214

科目：建築結構系統 | 年份：100年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：建築結構系統

選擇題 (0)

申論題 (7)

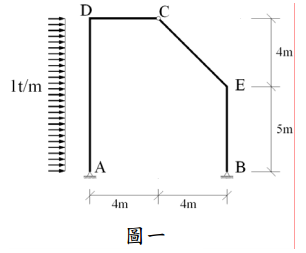

【已刪除】一、圖一所示建築構架，各桿件材料相同，斷面相同，A、B、C 皆為鉸（Hinge），AD 受 水平外力作用。試分析此構架在 A 點、B 點的反力，並繪彎矩圖、剪力圖及軸力圖。 （25 分）

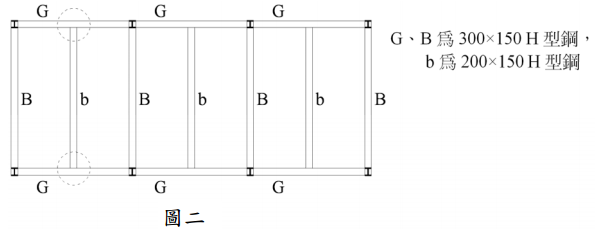

【已刪除】二、圖二所示為一鋼結構建築物某樓層之結構平面圖，試規劃小樑 b 與大樑 G 結合點之 構造，並說明其原因。（15 分）
【已刪除】三、圖三所示結構之底層挑空（無牆體），試說明在水平地震作用下，此結構有何缺點？ 並提出其改善方法。（15 分）

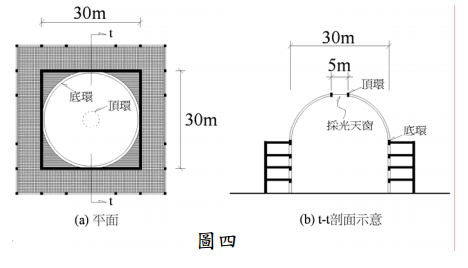

【已刪除】四、茲有一正方形建築平面如圖四所示，平面上方為一直徑 30 m 之薄殼大圓頂，試問 此圓頂在垂直均佈外力作用下，圓頂頂部區與底部區之應力行為有何不同？其頂環 與底環之受力型態是否相同？請繪圖表示。（15 分）

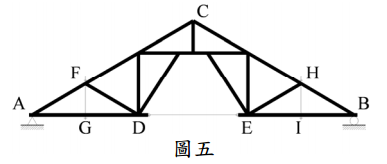

【已刪除】⑴圖五所示木屋架，若 FG、HI 以及 DE 採用鋼棒，其餘構件皆為木製材，試研判 此屋架在垂直外力作用下，結構規劃之合理性。（10 分）

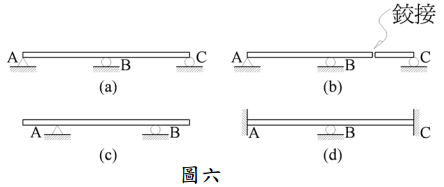

【已刪除】⑵圖六所示結構，假設支點 B 下陷，試研判那些結構會引起桿件應力。（10 分）

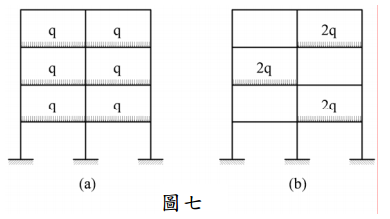

【已刪除】⑶如圖七所示之建築結構，試比較各層活載重均勻分佈（圖七(a)）與活載重集中於 某一樑跨時（圖七(b)），各層樑與中間柱結構行為之不同。（10 分）
