101年 - 101 中華電信股份有限公司從業人員（基層專員）遴選甄試_工務類專業職（四）第二類專員：電子學概要#93849

科目：1計算機概論和2電子學 | 年份：101年 | 選擇題數：30 | 申論題數：7

試卷資訊

所屬科目：1計算機概論和2電子學

選擇題 (30)

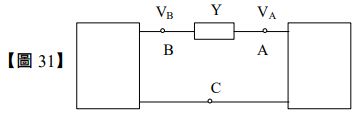

31.如【圖 31】所示之部分小信號模型，若 = - 100，則導納元件 Y 經過米勒定理(Miller theorem)轉換後，呈現在 BC 之間的等效導納約為何？
(A) 1.01Y (B) 10.1Y (C)101Y (D) 1010Y

32.某一電子系統在相角為- 180º時的增益為 5 dB，下列敘述何者正確？ (A)增益邊限(gain margin, GM)為 5 dB，系統為穩定 (B) GM 為- 5 dB，系統為穩定 (C)GM 為 5 dB，系統為不穩定 (D) GM 為- 5 dB，系統為不穩定

33.一般而言，在下列四種功率放大器之中，何者的效率最高？ (A) Class A (B) Class B (C) Class AB (D) Class D

34.下列何種輸入組合在 R-S 正反器(flip-flop)中一般是禁止存在的？ (A) S = 1、R = 1 (B) S = 1、R = 0 (C)S = 0、R = 1 (D) S = 0、R = 0

35.若 A = 1、B = 1，下列何者邏輯運算的結果為 0？ (A) AND (B) OR (C) XOR (exclusive OR) (D) XNOR (exclusive NOR)

36.二極體不具下列何種功能？ (A)整流 (B)截波 (C)檢波 (D)放大

37.整塊 N 型半導體是呈現： (A)負電性 (B)正電性(C)電中性 (D)視雜質原子序數而定

38.若電晶體的共基極順向電流轉移率 α =0.98，則其 b增益為若干？ (A) 29 (B) 39 (C) 49 (D) 59

39.某三級串接的放大器，各級之電壓增益分別為 50、100 及 200，請問其總分貝電壓增益為若干？ (A) 80 dB (B) 100 dB (C) 120 dB (D) 150 dB

40.一功率電晶體放大器的直流電源電壓是 20 V，操作電流是 500 mA，其交流輸出功率是 1.25 W，則功率效率是多少？ (A) 15.5% (B) 12.5% (C) 8.5% (D) 5.5%

41.下列哪一種功率放大器，其導通角度小於 180°？ (A) A 類 (B) B 類 (C) AB 類 (D) C 類

42.理想運算放大器應具有下列何種性質？ (A)輸入阻抗 Ri = 0O，輸出阻抗 Ro= 0O (B)輸入阻抗 Ri = 0O，輸出阻抗 Ro=8 O (C)輸入阻抗 Ri =8 O，輸出阻抗 Ro= 0O (D)輸入阻抗 Ri =8 O，輸出阻抗 Ro=8 O

43.在考畢子振盪器(Colpitts Oscillator)中，其正回授是採用： (A)電感分壓式 (B)電容分壓式 (C)磁感應 (D)電阻回授

44.有關單相二極體橋式整流電容濾波電路之漣波電壓有效值敘述，下列何者正確？ (A)與濾波電容量成反比 (B)與交流電源頻率成正比 (C)與負載電阻值成正比 (D)與交流電源電壓峰值成反比

45.所謂的 1 個電子伏特(1eV)，其為下列何者之單位？ (A)能量 (B)功率 (C)電壓 (D)電荷

46.當二極體外加順向偏壓時，其等效電容為何？ (A)只有空乏電容 (B)只有擴散電容(C)具有空乏及擴散電容 (D)無空乏及擴散電容

47.有關二極體稽納崩潰電壓之敘述，下列何者正確？ (A)溫度上升則崩潰電壓下降 (B)溫度上升則崩潰電壓上升 (C)崩潰電壓不隨溫度改變 (D)崩潰電壓視外加電壓而改變

48.有關 LED 之敘述，下列何者錯誤？ (A)發出的光為散射光 (B)順向偏壓時發光 (C)屬於冷性發光 (D)發光原理和日光燈相同

49.下列何種 BJT 電路組態具電流放大但不具電壓放大？ (A)共源極電路 (B)共射極電路 (C)共集極電路 (D)共基極電路

50.有關 BJT 射極隨耦器特性之敘述，下列何者正確？ (A)輸出阻抗極高 (B)輸入阻抗極低 (C)電流增益約為 1 (D)電壓增益約為 1

51.一 n 型通道 JFET 的夾止電壓(pinch-off voltage)為 Vp，其操作於歐姆區(ohmic region)的條件為何？ (A) (B) (C)(D)

52.有關共汲極 MOSFET 放大器的敘述，下列何者錯誤？ (A)等效輸入電阻很高 (B)電流增益很高 (C)電壓增益小於 1 (D)等效輸出電阻很高

53.某一電子系統的頻率響應圖中，在斜率為-40 dB/dec 的線段上，若頻率為 10 kHz 的增益為 5，則 100 kHz 時的增益為何？ (A) 0.05 (B) 0.5 (C)5 (D) 50

54.有關放大器加上負回授之後的效果，下列敘述何者錯誤？ (A)頻寬增加 (B)非線性失真減少 (C)增益減少 (D)穩定度增加

55. P 型半導體中，傳導電流的載子主要是： (A)電子 (B)電洞 (C)質子 (D)離子

56.當 P 型及 N 型材料相接觸時，即會產生一空乏層，而 P 型半導體之空乏層內應有： (A)電洞 (B)電子 (C)負離子 (D)正離子

57.若流入電晶體各極的電流取正值，且已知基極電流是 0.2 mA，集極電流是 2 mA，則射極電流值為若干？ (A) +2.2 mA (B) -2.2 mA (C)+1.8 mA (D) -1.8 mA

58.如【圖 58】所示之電路，Vo 約為何？
(A) 3V (B)2V (C)1V (D)-2V

59. JFET 之工作原理為何？ (A)控制通道之導電係數 (B)控制通道空乏區之厚度(寬度) (C)控制通道接面之電流 (D)控制通道中的載子濃度

60.相較於 BJT 之特性，下列何者非 FET 之優點？ (A)負溫度特性 (B)操作速度較快 (C)高輸入阻抗 (D)製造密度高

申論題 (7)

題目三：請回答下列問題：
（一）請說明 BJT 共射極放大器電路之特性。【5 分】

（二）變壓器耦合串級放大器之優、缺點為何？【5 分】

題目四：請回答下列問題：
（一）施密特觸發電路之輸出電壓為何種波形？【2 分】

（二）BJT 放大電路中以射極為輸入端的工作組態為何種組態？【2 分】

（三）BJT 三種放大器組態中，功率增益最高者為何種放大器電路？【2 分】

（四）BJT 共基極放大器之輸入與輸出電壓相位關係為何？【2 分】

（五）達靈頓電路為何種耦合串級放大電路？【2 分】
