101年 - 101 司法特種考試_三等_檢察事務官電子資訊組：電子學與電路學#26541

科目：電路學 | 年份：101年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (10)

⑴由輸入端①看入之等效元件特性為電感或電容？（4 分）
⑵理由為何？（8 分）
⑶該等效元件之值（電感值或電容值）為多少？（8 分）
⑴流經 4 Ω電阻之電流Ix =？（10 分）
⑵在 3 Ω電阻上之壓降Vy =？（10 分）
⑴ID =？（10 分）
⑵VGS =？（10 分）
⑴該放大器電路之回授型別為何？（10 分）
⑵其回授因素（feedback factor）β =？（10 分）

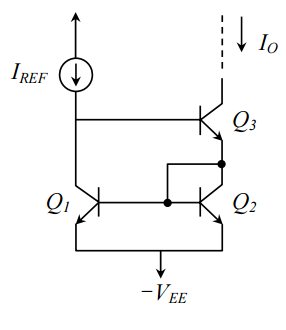

【已刪除】五、如圖所示電流鏡（Wilson current mirror）電路，假設電晶體Q1、Q2、Q3特性完全相 同，電晶體電流公式為IC = α．IE，電路中之IO與IREF接近但不完全相同，請推導出IO /IREF 與α之關係式。（20 分）
