101年 - 101 地方政府特種考試_三等_建築工程、公職建築師：建築結構系統#26416

科目：建築結構系統 | 年份：101年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：建築結構系統

選擇題 (0)

申論題 (7)

⑴試分析此結構，並繪彎矩圖及剪力圖。（20 分）
⑵承⑴之彎矩圖及剪力圖，討論此結構因 B 點下陷可能產生之破壞行為。（10 分）
⑴試說明此構架系統應注意避免那些破壞模式（Failure Mode）發生。（10 分）
⑵試繪鋼筋混凝土柱以及 A、B 柱梁結點（connection）之配筋作法。（15 分）

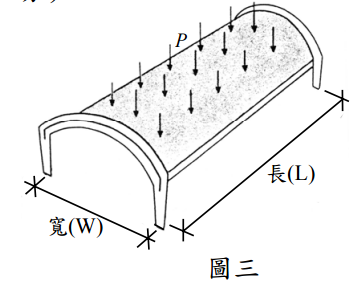

【已刪除】三、圖三所示之筒形薄殼系統，其長/寬比（length/width）大於 3 時，一般視為長筒薄殼 （long barrel）系統。試繪圖說明長筒系統與短筒系統在垂直分布載重 P 下（作用於殼 面）之結構行為。（20 分）
⑴假設鋼骨及玻璃為主要構材，試規劃此保護措施之建築形式及結構系統。（15 分）
⑵繪此結構系統之主要結點（connection）構造。（10 分）
