101年 - 101 地方政府特種考試_四等_建築工程：工程力學概要#26349

科目：工程力學概要 | 年份：101年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

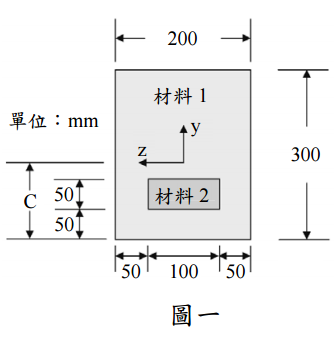

【已刪除】一、一複合梁（composite beam）由兩種材料所組成，其斷面（cross section）如圖一所 示，材料 1 的彈性係數（elastic modulus）為E1=2×104 MPa，而材料 2 的彈性係數為 E2=2×105 MPa。當此斷面承受純彎矩Mz時，在彈性範圍內，試求中性軸（neutral axis）（z-軸）與斷面底端的距離C。（25 分）

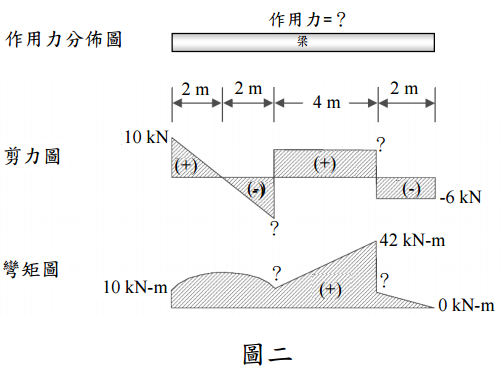

【已刪除】二、圖二為某一梁未完成之作用力分佈圖、剪力圖與彎矩圖，剪力圖各段皆為直線，試 完成此三圖並重繪於試卷上，圖中應標示此梁所受之荷載（包括外力、力矩、剪力 與支承反力等）。（25 分）
【已刪除】三、兩個各為 W= 100 公斤重的塊體（a 和 b），設置如圖三所示。繩索的一端固定於牆 上，另一端拉住塊體 a，且只能施加拉力，無法承受壓力。各接觸面之靜摩擦係數皆為 0.2。今施加一水平推力 P，欲使塊體保持不動，試求水平推力 P 之範圍。（25 分）

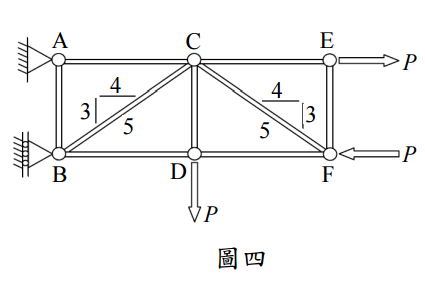

【已刪除】四、一簡單桁架（simple truss）承受如圖四所示之外力，在微小變形的假設下，試求支 承反力及各桿件之受力，表示成 P 的函數，桿件力以正號代表張力，負號代表壓力。 （25 分）
