101年 - 101 普通考試_土木工程、建築工程：工程力學概要#26352

科目：工程力學概要 | 年份：101年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

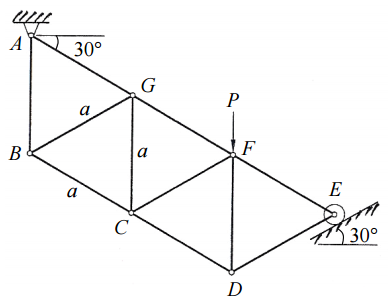

【已刪除】一、如圖所示之桁架是由長度為 a 的桿件組成，試求 EF 桿的內力。（25 分）

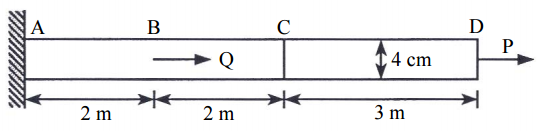

【已刪除】二、有一直徑為 4 cm之圓形斷面桿件ABCD於B點及D點分別受水平力Q及P如圖所 示。其中ABC部分由鐵組成，楊氏係數Es=200 GPa，CD部分由鋁組成，楊氏係數 Ea=80 GPa。如P=120 kN，Q=80 kN，請計算B、C、D點水平位移及AB、BC、 CD各部分中之應力。（25 分）
【已刪除】三、圖中之懸臂梁受二組分布載重同時作用。若已知梁固定端之支承點反力為零，試計 算上側均布載重之作用長度 b 與作用位置 a。（25 分）

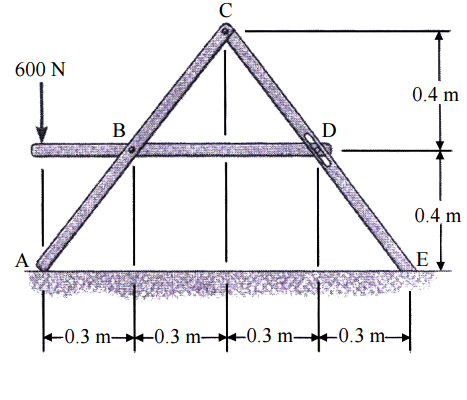

四、如圖所示，試求固定支承 E 和光滑支承 A 處之反力。圖中 B 點為鉸接，D 點為一 滑槽（smooth slot）。（25 分）
