⑴請畫出此電路之小信號等效電路（small-signal equivalent circuit）。（10 分）
【已刪除】⑵求出小信號電壓增益 A
v
=
。（5 分）
⑶求輸入電阻R
i
。（5 分）
⑴請求出閉迴路增益 V
o
/V
s
、輸入電阻 R
in
和輸出電阻 R
out
。（15 分）
⑵若運算放大器的開回路 3-dB 頻寬為 1kHz，則此閉迴路電路的 3-dB 頻寬為何？ （5 分）

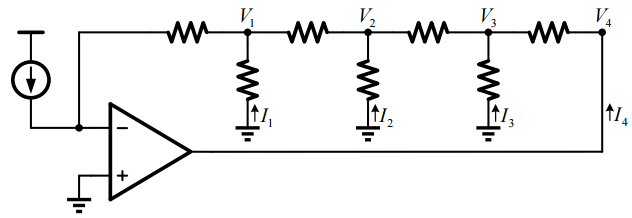

【已刪除】三、對於下面電路，假設運算放大器為理想電路以及 R = 100 歐姆，請求出電壓 V
1
、V
2
、 V
3
、V
4
和電流 I
1
、I
2
、I
3
、I
4
的大小。（20 分）
⑴請做出真值表（truth table）。
⑵寫出Y的布林函數（Boolean function）。（注意：Y是 Y 的反相）
⑶請以二輸入 XOR 邏輯閘和反相器邏輯閘實現⑵之電路，畫出邏輯電路圖。
⑷請以 CMOS 電晶體實現一個二輸入 XOR 邏輯閘電路，畫出電路圖。（注意：請 標清楚 NMOS 和 PMOS）
【已刪除】五、T 型正反器（flip-flop）的電路符號和真值表如下。我們可以利用 D 型正反器和組合 邏輯電路來實現 T 型正反器，請設計之。（20 分）
