試卷：102年 - 102 公務升官等考試_簡任_電子工程：高等電子電路學研究（包括類比與數位）#25517
科目：電路學
年份：102年
排序：0

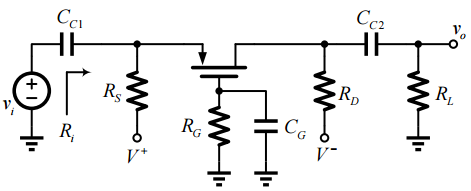

一、下圖電路元件參數為R_S = 2 kΩ, R_D = 4 kΩ, R_L = 4 kΩ及R_G = 50 kΩ，電晶體參數： g_m = 0.5 mA/V 及λ = 0。（假設 C_G、C_C1和 C_C2的電容值很大）

⑴請畫出此電路之小信號等效電路（small-signal equivalent circuit）。（10 分）
