102年 - 102 專技高考_電機工程技師：工業配電#26026

科目：技師◆工業配電 | 年份：102年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：技師◆工業配電

選擇題 (0)

申論題 (6)

一、試述工業配電系統的基本設計考量（Basic design considerations）。（20 分）

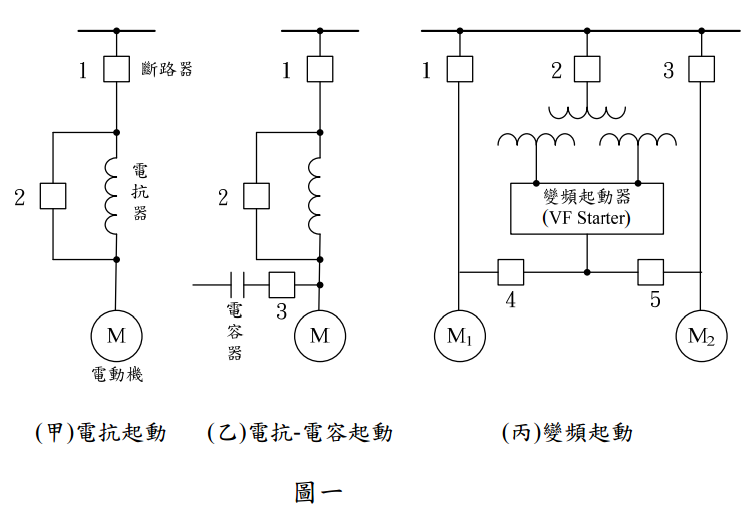

【已刪除】二、圖一所示之(甲)電抗起動（Reactor start）、(乙)電抗-電容起動（Reactor-capacitor start） 及(丙)變頻起動（Variable-frequency start）三種電動機起動方法（Motor starting methods），假設圖中所有的斷路器於起動初始均處於啟斷（OFF）狀態。試分別敘 述圖示各起動方法之起動程序（即各斷路器的開閉程序）。（20 分）
三、某辦公室面積為 100m2 ，擬裝設 2 台單相 60 Hz、220 V、2.8 kW 窗型冷氣機。假 設辦公室照明燈具及小型電器係以單相 60 Hz、110 V 供電，且辦公室照明與小型電 器負載之負載基準為 30 W/ m2。試就上述設備，決定該辦公室之分路數及各分路的 電流規格。（20 分）

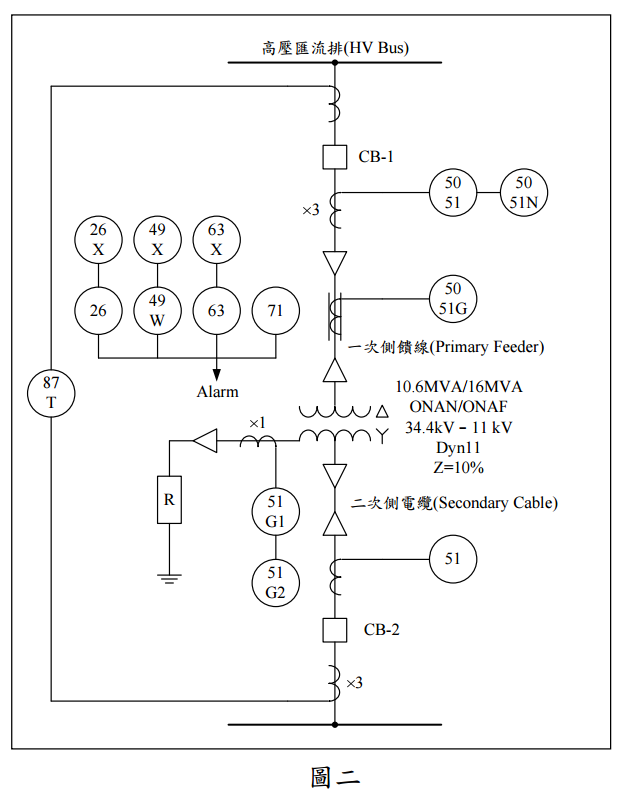

【已刪除】四、某三相變壓器的保護單線圖，如圖二所示。試述圖中 ONAN/ONAF、Dyn11、50、 51G、87T、63 所代表的意義。（20 分）
⑴試計算負載功率因數及送電端電壓。（10 分）
⑵在受電端電壓及負載電流大小等均不變之情況下，試求造成最大電壓降的功率因 數值及在該功率因數下之送電端電壓。（10 分）
