102年 - 102 關務特種考試_三等_機械工程：工程力學（包括靜力學、動力學與材料力學）#25837

科目：工程力學(含靜力學、動力學與材料力學) | 年份：102年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (5)

【已刪除】一、試將圖一所示的力系，以一等效單力取代之，若F1為 70 N，且F2為 84 N，請詳列計 算過程，並繪圖標出此等效單力的作用位置。（20 分）
【已刪除】二、如圖二所示，一 75 kgw 男子站立在電梯中之彈簧秤上，由靜止起開始運動頭 3 秒， 吊纜張力 T 為 8600 N。試求此段時間彈簧秤讀數為多少 kgw？並求此 3 秒結束後電 梯向上速度為多少 m/sec？電梯、該男子及彈簧秤共重 750 kgw。（20 分）

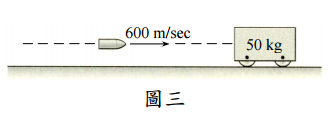

【已刪除】三、如圖三所示，一 200 g 子彈，以 600 m/sec 速度擊中並嵌入 50 kg 之木塊內部，木 塊原先為靜止，試求衝擊前之總動能、衝擊後木塊之速度及衝擊期間所損失的能量。 （20 分）

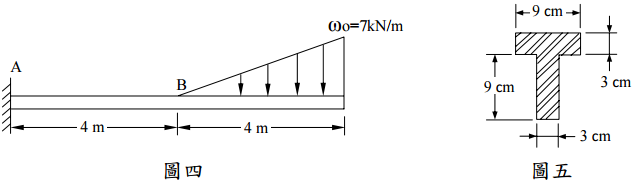

【已刪除】四、圖四所示之懸臂梁的斷面呈 T 形，如圖五所示，則在圖四所示的 B 點處所產生的最 大拉應力為多少？（20 分）
【已刪除】五、如圖六所示之平面應力狀態，試求其主應力及最大剪應力之值。（20 分）
