103年 - 103 專技高考_電機工程技師：工業配電#25322

科目：技師◆工業配電 | 年份：103年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：技師◆工業配電

選擇題 (0)

申論題 (10)

⑴交流電與直流電。（10 分）
⑵高功因負載與低功因負載。（10 分）
⑴請解釋標準負載 C400 所代表之意義？（10 分）
⑵在應用上，請說明比流器飽和對電驛保護之影響及如何避免發生飽和？（10 分）

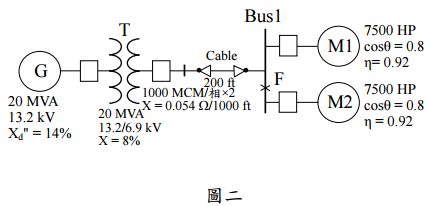

【已刪除】三、某工廠之三相供電系統，由一 20 MVA 發電機經主變壓器(T)及長度 200 ft、每相兩 條 1000 MCM 並聯之電力電纜（Cable），1000 MCM 電纜之感抗為 0.054 Ω/1000 ft （阻抗可忽略），供電給兩部大型感應電動機（M1 及 M2），其規格及參數如圖二 所示，請應用標么法，以 20 MVA 為基準容量，計算於 Bus1 發生三相短路時之瞬 時（momentary）故障電流。（20 分）
⑴軋鋼機運轉時，有感覺界線及刺眼界線之電壓變動率分別為多少%？（10 分）
⑵軋鋼機運轉時，於 6.6 kV 母線所導致之最大電壓變動率（ΔV）為多少%？（5 分）
⑶軋鋼機運轉時，於 69 kV 側共同耦合點（PCC）之最大電壓變動率為多少%？（5 分）
⑴ F 點之對稱性故障電流（Isy）。（10 分）
⑵ F 點之非對稱性故障電流（Iasy）。（10 分）
