104年 - 104 公務升官等考試_薦任_機械工程：工程力學（包括靜力學、動力學與材料力學）#41203

科目：工程力學(含靜力學、動力學與材料力學) | 年份：104年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (11)

⑴支撐點 A 處反作用力。分）（5

⑵支撐點 G 處反作用力。分）（5

⑶桿件 PB 的受力。分）（7

⑷桿件 PC 的受力。分）（8 8 kN R 2 kN Q S 6m P T A G 4m B 4m C 4 m D 4 m E 4m F 4 m 圖一

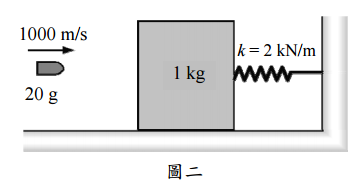

【已刪除】二、一 20 g 子彈以 1000 m/s 之水平速度射往並嵌入一原來為靜止之 1 kg 木方塊（如圖二所示），木方塊與支撐面之動摩擦係數為 0.2，彈簧常數為 2 kN/m，試求子彈嵌入木方塊後移動多遠才首度停止。（25 分）

⑴試繪樑 AB 之剪力圖（Shearing force diagram）（9 分）。

⑵試繪樑 AB 之彎矩圖（Bending moment diagram）（9 分）。

⑶如所施加的集中力以相同的幅度持續增加，直至樑 AB 發生張力破壞，試說明並解釋破壞最有可能發生的位置。( 7分）

⑴彎矩。分）（9

⑵正向反作用力。分）（8

⑶剪力。（8分）
