104年 - 104 地方政府特種考試_三等_水利工程、環境工程、機械工程：流體力學#35495

科目：流體力學 | 年份：104年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：流體力學

選擇題 (0)

申論題 (7)

【已刪除】一、如下圖所示，混凝土水壩（比重 S = 2.4）底部之上揚水壓力呈線性分佈，γ 為水之單位重，若水壩上游側水深 H = 45 m，試評估水壩是否會傾倒？請以水壩單位長度分析之。（20 分）

⑴於 y = H 及 y = 0處之剪應力何者較大？（10 分）

⑵試求剪應力為零之位置。（5 分）

⑶若欲使剪應力為零之位置在 y = 0，則ut =？（5 分）

【已刪除】三、水流上游速度U = 3.6 m/s ，流經一直徑 1.8 m 之圓柱橋墩，水流在橋墩前半部之流況可視為理想流，圓柱表面上之速度v = −2U sinθ （符號定義如下右圖），但後半部則因黏性流而發生分離現象（flow separation），假設作用於後半部之平均壓力為一常數且等於 A 點壓力之 1/2 倍，試計算水流作用於橋墩之力量（含大小及方向）。（20 分）

四、流體於吊橋鋼索之週期性作用力 F_D 與流體之速度V 、密度ρ 、動力黏滯度μ 及鋼索之直徑d_c 、長度 Lc 、密度 ρc 、吊橋振動頻率ω 有關，試以 ρ 、V 、d_c 為重複變數（repeating variables），求取適當之無因次參數群。（20 分）

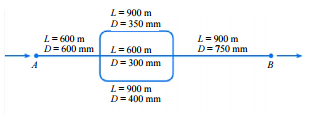

【已刪除】五、如圖為由混凝土管構成的管路系統，入水流量為 0.7 m³/s，圖中 L 為長度、D 為管徑。假設所有管之摩擦因子皆為 f = 0.030，試求由 A 到 B 之水頭損失及各分支管之流量。（20 分）
