104年 - 104 地方政府特種考試_三等_電力工程、電子工程、電信工程：電路學#35576

科目：電路學 | 年份：104年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (12)

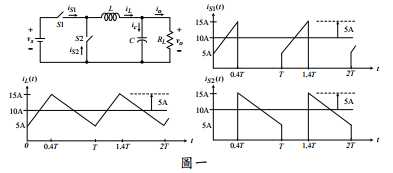

【已刪除】一、如圖一之開關電路及其電流波形，求電流 i L， i_S1 及 i_{S 2}之有效值。（15 分）

⑴如圖二之電路，求 A, B 兩點回看之戴維寧等效電阻及電壓。（8 分）

⑵設運算放大器為理想，求輸出電壓 v_o。（7 分）

⑴電感值 L；（5 分）

⑵開關閉合後之電流表示式；（5 分）

⑶電流之穩態值；（5 分）⑷如將直流電源改成 60 Hz 之交流，欲得相同於上之穩態電流有效值，求外加交流電壓之有效值。（5 分）

⑴如圖四之交流電路，求 A, B 兩點回看之戴維寧等效阻抗及電壓相量。（12 分）

⑵求負載阻抗Z_L 以得最大負載功率，以及最大負載功率值。（6 分）

⑴如圖五之交流電路，自耦變壓器為理想，求 A, B 兩點回看之戴維寧等效阻抗及電壓相量。（10 分）

⑵求負載電阻R_L 以得最大負載功率，以及最大負載功率值。（7 分）

⑴求圖六所給電阻網路之R_AB 。（7 分）

⑵如圖六電路，求三種電壓供電之負載平均功率。（8 分）
