104年 - 104-2 專技高考_機械工程技師：流體力學與流體機械#41847

科目：技師◆流體力學與流體機械 | 年份：104年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：技師◆流體力學與流體機械

選擇題 (0)

申論題 (4)

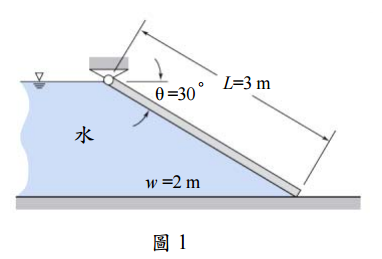

【已刪除】一、厚度固定的平閘門，如圖 1 中一樣某深度的水阻攔著。求為保持閘門緊閉的最輕的門重需是多少？（25 分）

【已刪除】二、水以均勻速度 U，進入一個固定寬度 h =75.5 mm 的二維通道中。通道有一個 90 度轉彎，此彎曲結構會扭曲流動情況，形成在出口處的線性速度分佈，如圖 2 所示，其 V_max=2V_min。如果 U =7.5m/s，試計算 V_min（忽略黏性效應）？（25 分）

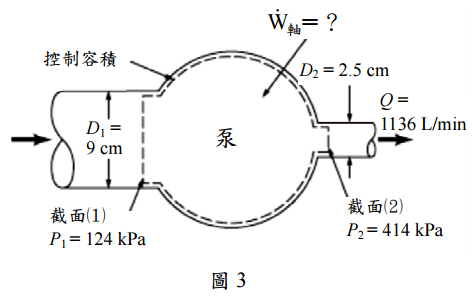

【已刪除】三、泵以穩定流率 1136 L/min 輸送水，如圖 3 所示。在泵上游處截面⑴的管徑為 9 cm、壓力為 124 kPa，而在下游處截面⑵的管徑為 2.5 cm、壓力為 414 kPa。流經泵的水位高度變化為零。水流經泵的溫度上升的內能增量為 278 N．m/kg。若泵吸過程為絕熱，試求泵所需的功率為多少 kW？（25 分）

【已刪除】四、在錶壓 20 MPa 和 55℃ 下運作的一個液壓系統。液壓流體之比重 =0.92，黏度 μ=0.018 kg/(m．s)。控制閥包含有直徑 25 mm 的活塞，活塞長度是 15 mm。裝在平均間隙 0.005 mm 的汽缸中如圖 4 所示。如果活塞低壓側的錶壓為 1.0 MPa，試求液壓油之漏失體積流率（mm3/s）。（25 分）
