111年 - 111 專技高考_機械工程技師：流體力學與流體機械#111948

科目：技師◆流體力學與流體機械 | 年份：111年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：技師◆流體力學與流體機械

選擇題 (0)

申論題 (8)

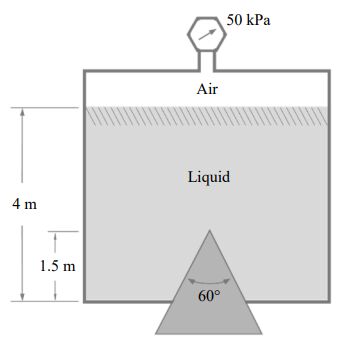

一、如圖所示，加壓罐底部為圓錐形塞子，罐內上方氣壓為 50 kPa、液體比重量為 32 kN/m³。請計算由 50 kPa 壓力及液體施加於罐內圓錐曲面上力之大小、方向和作用線。（20 分）

二、一液體噴嘴被設計應用於產生直徑為 d 的液滴。產生液滴之大小尺寸取決於噴嘴直徑 D、噴嘴速度 V 及液體性質：密度 ρ 、黏滯係數 μ 、表面張力 σ 。請推導 d/D 與那些無因次組（dimensionless groups）相關，並說明這些無因次參數的名稱及物理意義。（20 分）

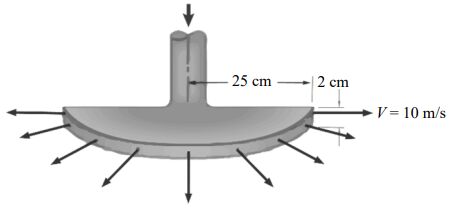

三、如圖所示，水以 180°徑向向外水平噴射，噴嘴出口處射流速度為 10 m/s，試求將噴嘴固定所需的合成水平錨固力的方向及大小。（20 分）

(一)速度勢能函數（velocity potential）。（7 分）

(二)流線函數（stream function）。（7 分）

(三)垂直方向壓力梯度表達式。（6 分）

(一)試求水對葉片之平均撞擊作用力。（6 分）

(二)若渦輪機於最大效率下作動，試求水於噴嘴射出之速度及質量流率。（14 分）
