105年 - 冷凍空調裝修 乙級 工作項目 05：電路系統處理 1-100#41004

科目：技檢◆冷凍空調裝修-乙級 | 年份：105年 | 選擇題數：100 | 申論題數：0

試卷資訊

所屬科目：技檢◆冷凍空調裝修-乙級

選擇題 (100)

1. 送風機轉數增加時，其軸馬力會(A)增加(B)不變(C)減少(D)無關。
2. 冷凍主機之高壓壓力升高時，馬達運轉電流(A)降低(B)升高(C)不變(D)不一定。
3. 在正常氣溫與同樣耗電量之下，熱泵的加熱能力與電熱器的加熱能力比較時，則(A)熱泵比電熱器高(B)熱泵 比電熱器低(C)相等(D)因電熱器種類而異。 10
4. 三相 220V 之電路中，負載電流 20A，功率因數為 0.8，其消耗電力(W)為(A)3520(B)4400(C)6097(D)7097。
5. 控制開關若為單極雙投，代號為(A)SPST(B)SPDT(C)DPST(D)DPDT。
6. 某一 3HP 之送風機馬達轉速為 400rpm，若轉速需要 600rpm 時，則其馬達力數(HP)應選用(A)4(B)5(C)10(D)20。
7. 有一 4 極馬達，頻率 50HZ ，則其同步轉速(rpm)為(A)1600(B)1500(C)1400(D)1200。
8. 油壓開關在壓縮機馬達起動時，若油壓泵之油壓無法建立時，大約在幾秒內使 OT 接點受 H 加熱而跳脫？ (A)40(B)120(C)180(D)240。
9. 自動溫度開關、濕度開關、壓力開關、流量開關等若有 C、N.C 和 N.O 之接點者稱之為(A)DPST(B)DPDT(C)S PST(D)SPDT。
10. 三相馬達之電源線斷一條時，若送上電源(ON)，則(A)馬達不轉(B)馬達會轉但起動電流較大(C)會反轉(D)以單 相馬達之特性運轉。
11. 有一送風機轉速增加時，其風量(A)增加(B)不變(C)減少(D)無關。
12. 三相感應電動機以 Y-△啟動時，其啟動轉矩為全電壓啟動時之(A) (B)1/3(C)1/2(D) 。
13. 往復式冰水主機在冰水器入口處之溫度開關應為(A)防凍開關(B)冰水溫度控制開關(C)馬達過熱開關(D)油溫保 護開關。
14. 冰水流量開關應裝設在(A)冰水泵之入水端(B)冰水泵之出水處至冰水器之入口處(C)冰水器之出口端(D)只要在 冰水管路中任何處皆可。
15. 可正逆向任意迴轉使用之壓縮機為(A)迴轉式(B)螺旋式(C)往復式(D)離心式。
16. 30kW 之電熱器其熱量為(A)30(B)25800(C)30000(D)360000 kCal/h。
17. 可交直流兩用之電器設備為(A)變壓器(B)感應電動機(C)日光燈(D)電熱器。
18. 三相電路作 Y 接線其線電壓等於(A)2(B) (C)1(D)1/3 相電壓。
19. 馬達裝置啟動電容器的目的為(A)降低啟動電流(B)降低運轉電流(C)產生轉矩幫助啟動(D)使運轉圓滑。
20. 某用戶使用窗型空調機，其使用電力為 2kW，每日使用滿載 10 小時，則一個月(30 天)計用電為(A)240(B)480 (C)600(D)780 度。
21. 可自動控制冰水主機啟停之裝置為(A)冰水溫度開關(B)高壓開關(C)低壓開關(D)防凍開關。
22. 4 極、頻率 60Hz 及轉差率為 0.05 的馬達，其轉速(rpm)為(A)1710(B)18000(C)3420(D)3600。
23. 當 110V，600W 之電熱器，當電壓降為 100V 時，其消耗電力(W)為(A)486(B)496(C)506(D)546。
24. 三相馬達 Y 型聯接時，電流為 25A 則其相電流(A)為(A)7.3(B)14.4(C)15.6(D)25。
25. 一比流器其變流比為 200/5 安培，如一次電流為 140A，則其二次側電流(A)為(A)0.7(B)3.5(C)4.5(D)5。
26. Ｙ－Δ 起動之感應電動機，若要使電動機反轉時，不在電源側調相的情況下，在電動機出線頭換線最少應 換幾條？(A)1(B)2(C)4(D)6。
27. 4 極、60Hz，之三相感應電動機，當其轉速為 1764rpm 時，其轉差率(％)為多少？(A)1.5(B)2(C)2.5(D)3。
28. 利用Ｙ－Δ 啟動鼠籠式的三相感應馬達，可將啟動電流降低為全壓啟動方式的幾分之幾？(A) /3(B)1 /3(C) /2(D) 1/。
29. 3E 電驛可保護馬達回路之(A)過載、短路、欠相(B)過載、欠相、接地(C)過載、逆相、欠相(D)接地、過載、短 路。
30. 三相電壓量測每二相的電壓值為，221V/230V/227V，試求不平衡電壓的百分比為(A)2.1％(B)2.2％(C)2.3％(D)2. 4％。
31. 一個比流器規格是 50/5A，貫穿圈數 3 匝，與一只電流錶規格 75/5A 配用，試問比流器一次導線要貫穿幾匝？ (A)2(B)3(C)4(D)5。
32. 關於三相壓縮機 Y-Y 起動，下列敘述何者錯誤？(A)一繞組起動後另一繞組接入並聯運轉(B)降低起動電流(C) 起動轉矩減少(D)適用於高載下啟動。
33. 卸載起動的設計是為了(A)增加起動轉矩(B)增加功率因數(C)降低起動電流(D)降低運轉電流。
34. 加 110V 電壓於一電熱器，使用 10 分鐘要產生 140 kcal 熱量，求其電阻(Ω)為多少？(A)12.45(B)24.9(C)6.23(D)3. 11 12。
35. 高感度高速型漏電斷路器是指感應電流時間及動作時間為(A)30mA 以下及 1sec 以內(B)1A 以下及 0.1sec 以內 (C)30mA 以下及 0.1sec 以內(D)1A 以下及 1sec 以內。

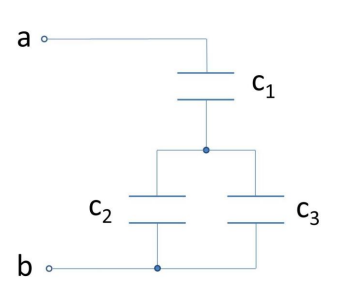

36. 如下圖已知 C1＝6 微法拉，C2＝12 微法拉及 C3＝6 微法拉，求 ab 間等效電容值(微法拉)為(A)10(B)4.5(C)6(D)12。
37. 如下圖已知 C1＝6 微法拉，C2＝12 微法拉及 C3＝6 微法拉，求 ab 間等效電容值(微法拉)為(A)10(B)4.5(C)6(D)12。

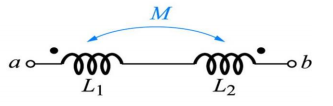

38. 如下圖已知 L1＝6 亨利，L2＝12 亨利及 M12＝2 亨利，求 ab 間等效電感值(亨利)為(A)18(B)14(C)16(D)20。
39. 依屋內配線裝置規則，選用低壓用電設備單獨接地之接地線線徑，是依下列何項因素而定？(A)過電流保護 器容量(B)接戶線線徑(C)變壓器容量(D)接地種類。
40. 10 微法拉之低壓電容器充電至 100 伏特，所儲存能量(焦耳)？(A)0.05(B)0.1(C)0.2(D)0.5。
41. 比流器使用時，二次側(A)不得短路(B)不得開路(C)不得接地(D)沒極性區別。
42. 電感值 0.25 亨利，頻率為 50Hz，求其電抗(歐姆)？(A)78.5(B)94.3(C)12.5(D)15。
43. 電容值 3 微法拉，頻率為 60Hz，求其電抗(歐姆)？(A)884.2(B)1061.6(C)1800(D)1540。
44. 導線之安培容量是以周圍溫度(℃)(A)25(B)35(C)40(D)20 為計算基準。
45. 有效表指示 30kW，無效表指示 40kVAR，求視在功率(kVA)？(A)20(B)50(C)40(D)70。
46. 三相感應電動機在運轉中，若電源欠一相則電動機情況為(A)立即停止運轉(B)維持原運轉(C)速度變慢甚致燒 損(D)電流減少。 12
47. 欲拆除比流器二次側之計器，應先將比流器二次側(A)開路(B)接地(C)短路(D)拆除接線。
48. 變壓器之閉路實驗是測定變壓器之(A)銅損(B)鐵損(C)功率因數(D)總效率。
49. 變壓器之開路實驗是測定變壓器之(A)銅損(B)鐵損(C)功率因數(D)總效率。
50. 比流器之二次側額定電流(安培)為(A)3(B)5(C)10(D)1。
51. 無熔絲斷路器規格之 IC 值係表示(A)負載容量(B)啟斷容量(C)跳脫容量(D)框架容量。
52. 額定 220V 50Hz 之交流線圈，若連接於 220V 60Hz 電源，則其激磁電流(A)減少 20％(B)減少 40％(C)增加 20 ％(D)增加 40％。
53. 三相三線 220V 配電線路，已知線路電流為 100A，消耗電力為 34kW，則其功率因數約為(A)85(B)90(C)95(D)98 ％。
54. 三相感應電動機若轉子達到同步轉速時，將會(A)產生最大轉矩(B)感應最大電勢(C)無法感應電勢(D)產生最大 電流。
55. 電阻與電感串連之電路，若電阻與感抗比值為 ：1 該電路功率因數為(A) (B)1/2(C) (D)1/3。
56. 依屋內配線裝置規則，低壓用戶三相 380V 電動機在多少馬力以下可直接啟動？(A)15(B)50(C)30(D)10。
57. 變壓器二次側 Y 接，以三相四線式供電，若線間電壓是 208V，則非接地導線與中性線之間的電壓(V)是(A)1 00(B)110(C)190(D)120。
58. 直膨式冰水主機在冰水器出口處之溫度開關應為(A)防凍開關(B)冰水溫度控制開關(C)馬達過熱開關(D)油溫保 護開關。
59. 可自動控制冰水主機啟停之裝置為(A)冰水溫度開關(B)高壓開關(C)低壓開關(D)防凍開關。
60. 下列何項不是螺旋式主機系統運轉必要保護元件？(A)逆相保護電驛(B)油壓差開關(C)低壓開關(D)防凍開關。
61. 下列何項不是往復式主機系統運轉必要保護元件？(A)逆相保護電驛(B)油壓差開關(C)低壓開關(D)防凍開關。
62. A、B 兩電容器，充以相等的電荷後，測得 A 的電壓為 B 電壓的 4 倍，則 A 的靜電容為 B 的(A)16(B)1/16(C)1 /4(D)4 倍。
63. 三相電動機之 Y-△降壓啟動，其 MCD 與 MCS 做連鎖控制之主要目的在避免(A)過載(B)電磁接觸器不良(C)漏 電(D)主電路相間短路。
64. 1ψ3W 110/220 V 供電系統，使用於額定電壓 220V 空調機，試問其外殼接地電阻(Ω)應保持在(A)10(B)25(C)5 0(D)100 以下。
65. 一電熱器接於 200V 電源，若已知通過電流為 10A，時間為 10 分鐘，則電能轉換為熱能(J)之值為(A)3.6×104 (B)2.5×105(C)2.1×107(D)1.2 ×106。
66. 有 3ψ380V 10HP 電動機一台，功率因數 0.83、機械效率 0.86，則其額定電流值(A)約為(A)13.8(B)17.1(C)15.5 (D)27.5。
67. 依我國目前供電系統，1ψ3W 110/220 V 可用於用電容量(kW)多少以下？(A)5(B)10(C)20(D)30。
68. 感應電動機之轉部旋轉方向是依(A)轉部電壓(B)轉部電流(C)定部旋轉磁場(D)負載 而定。
69. 有 110V 60W 及 110V 20W 電阻性燈泡串聯後，接於 220 V 電源上，將會使(A)60W 燒損(B)20W 燒損(C)兩燈泡 燒損(D)60W 較亮。
70. 1ψ3W 110/220 V 供電系統，配電維持負載平衡之目的為(A)防止異常電壓發生(B)減少線路損失(C)改善功率因 數(D)減少負載功率。
71. 已知變壓器一、二次側匝數分別為 200、 50 匝，如於無載時，測得二次側電壓 110 V，則一次側電壓(V)為 (A)220(B)380(C)440(D)600。
72. 工廠內有低壓電動機五台，其中最大一台的額定電流值為 40A，餘四台的額定電流值合計為 50A，選用幹 線之安培容量為(A)90(B)100(C)110(D)130。
73. 比流器二次側短路時，其一次側電流值(A)增大(B)減少(C)不變(D)不一定。
74. 進屋線為單相三線式，計得負載大於 10kW 或分路在六分路以上者，其接戶開關額定值應不低於多少安培？ (A)30(B)50(C)60(D)75。 13
75. 於電力工程，分路過電流保護器須通過電動機啟動電流，其額定電流值應視啟動情形而定，通常以不超過 電動機全載電流多少倍為原則？(A)1.25(B)1.5(C)2(D)2.5。
76. 供應電燈、電力、電熱之低壓分路，其電壓降不得超過分路標稱電壓百分之多少？(A)2(B)3(C)5(D)10。
77. 用電設備容量在 20kW 以上之用戶用電平均功率不足百分八十時，每低百分一，該月電價增收千分之多少？ (A)1(B)1.5(C)2(D)3。
78. 指針型三用電表量測電阻前，須做零歐姆調整，其目的是補償(A)測試棒電阻(B)電池老化(C)指針靈敏度(D)接 觸電阻。
79. 電容器額定電壓在 600V 以下，其放電電阻應能於線路開放後一分鐘將殘餘電荷降至多少伏特以下？(A)30 (B)50(C)60(D)80。
80. 變比（PT、CT）器二次側引線之接地應按(A)特種(B)第一種(C)第二種(D)第三種 接地工程施工。
81. 變比（PT、CT）器二次側引線之接地應採用最小線徑為(A)3.5(B)5.5(C)8(D)14 平方公厘。
82. 屋內線路屬於被接地導線之再行接地是何種接地方式？(A)設備接地(B)內線系統接地(C)低壓電源系統接地(D) 設備與系統共同接地。
83. 電動機外殼接地之目的是防止電動機(A)過載(B)造成人、畜感電事故(C)過熱(D)啟動時 ，造成電壓閃動 。
84. 電動機如端電壓下降 10％，則其轉矩(A)下降 10％(B)增加 10％(C)下降 19％(D)增加 19％。
85. 低壓電動機以全壓啟動時，其啟動電流為 120A，若採 Y-△降壓啟動，則其啟動電流(A)約為(A)75(B)30(C)40 (D)60。
86. 以 3ψ 220V 供電用戶，電動機容量超過 15 馬力時，其啟動電流必須限制在額定電流多少倍以下？(A)2(B)2. 5(C)3.5(D)5。
87. 電動機銘牌所標註之電流值係指(A)滿載(B)無載(C)堵轉(D)啟動 電流。
88. 依台電公司現行電價，夏月電價計費是指每年(A)5 月 1 日至 8 月 31 日(B)6 月 1 日至 9 月 30 日(C)7 月 1 日至 8 月 31 日(D)6 月 1 日至 10 月 31 日。
89. 申請低壓電力用電，其契約容量(kW)不得高於？(A)50(B)100(C)30(D)20。
90. 下列哪些方式可使單相分相式電動機反轉？(A)同時改變運轉繞組及啟動繞組的接線方向(B)僅改變運轉繞組 的接線方向(C)僅改變啟動繞組的接線方向(D)改變電源兩條線。
91. 有關啟動電容器之敘述下列哪些有誤？(A)使用油浸式紙質電容(B)電容值較運轉電容大(C)耐電值較運轉電容 大(D)可降低啟動電流值。
92. 3E 電驛可做下列哪些電路故障保護元件使用？(A)過載(B)短路(C)欠相(D)逆相。
93. 有關標準電動機分路，應包含(A)分段開關(B)過電流保護器(C)操作器(D)過載保護器。
94. 分路過電流保護器可用於保護下列哪些短路故障？(A)分路配線(B)操作器(C)電動機(D)幹線。
95. 變壓器之一次側電壓為 V1，一次側電流為 I1，一次側匝數為 N1；二次側電壓為 V2，二次側電流為 I2，二次側匝數 為 N2，於理想狀況，下列公式哪些為正確？(A)V 1/V2 ＝I1 /I2 (B)V1 /V2 ＝N1 /N2 (C)I1 /I2 ＝N1 /N2 (D)I 1/I2 ＝N2 /N1 。
96. 有關低壓電力用電，下列敘述哪些正確？(A)只適用生產性質用電場所(B)同供電區不可再有電燈用電(C)契約 容量最高到 500kW(D)以單相二線式 220V、單相三線 110/220V、三相三線式 220 或 380V、三相四線式 220/3 80V 供電。
97. 有關 1ψ3W110/220 V 供電，下列敘述哪些為正確？(A)電壓降為 1ψ2W110V 的 1/4(B)中性線不可安裝保險絲 (C)負載平衡時中性電流值為零(D)電力損失為 1ψ2W110V 的 1/2。
98. 有關過電流保護器，下列敘述哪些錯誤？(A)幹線過電流保護器不能保護分路導線(B)每一非接地導線應裝設 電流保護器(C)三相三線式供應三相負載可使用單極斷路器(D)積熱型熔斷器得做導線短路保護用。
99. 下列敘述哪些正確？(A)接地線使用綠色絕緣導線(B)被接地導線應用白色絕緣導線(C)接地引線連接點應加銲 接(D)被接地導線應串接過電流保護器。
100. 分路過電流保護器可用於保護電動機的哪些故障？(A)過電流(B)短路(C)接地(D)逆相。
