105年 - 105 原住民族特種考試_四等_土木工程：工程力學概要#57764

科目：工程力學概要 | 年份：105年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

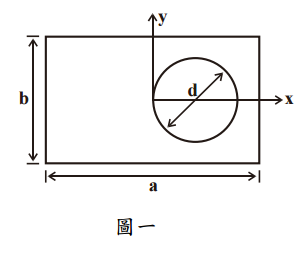

【已刪除】一、圖一截面為於一個矩形面積內挖掉一個圓形面積，矩形的長及寬分別為 a = 10 cm、 b = 6 cm，圓形的直徑為 d = 4 cm，已知 xy 軸原點位於矩形之中心，試求該截面對 x 軸及 y 軸的面積慣性矩 Ix及 Iy。（20 分）phpf1GQxU

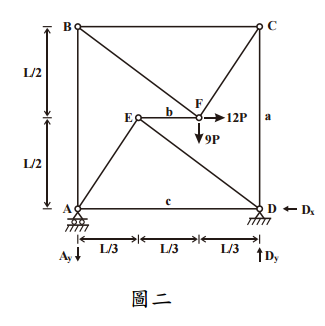

【已刪除】二、圖二為一桁架結構，A 點為滾支承、D 點為鉸支承，於 F 點施加二外力。試求此桁 架受力後支承 A、D 點反力 Ay、Dx、Dy，以及桿件 a、b、c 之內力 Sa、Sb、Sc。（附 註：各桿件內力需說明為張力或壓力）（30 分）phpkeId3m

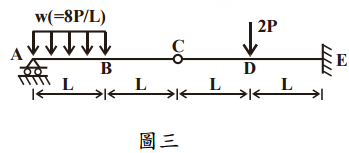

【已刪除】三、圖三為一靜定梁結構，於 AB 段施加均佈載重 w( = 8P/L )及 CE 段中點 D 施加垂直力 2P，試求此梁受力後之剪力圖及彎矩圖。（附註：剪力圖及彎矩圖需分別以 P 及 PL 表示）（25 分）php1ffXJ0

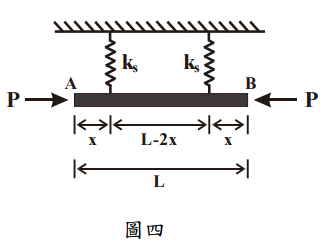

【已刪除】四、圖四為一重量可視為零之剛梁 AB，於距離 A、B 兩端 x = L/4 處各設置一個彈簧係 數為 ks之線性彈簧。現於此剛梁 A、B 兩端施加軸向壓力 P，試求此結構挫屈時之臨 界載重 Pcr。（25 分）phpMmD0PS
