105年 - 105 專技高考_專利師（選試專業英文及工程力學）、專利師（選試專業日文及工程力學）：工程力學#55597

科目：工程力學(含靜力學、動力學與材料力學) | 年份：105年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (5)

【已刪除】一、重物 W 以鋼纜及光滑無摩擦之滑輪組懸吊如下圖所示，滑輪 A 之直徑非常小可以忽略，設 W 重量為 500 N，滑輪及鋼纜之重量亦可忽略。試繪適當之自由體圖並求 θ 及鋼纜之張力。（15 分）

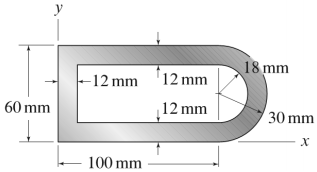

【已刪除】二、試求下圖結構體的形心座標。（10 分）

【已刪除】三、厚度可忽略之滑輪質量為 20 kg，可自由轉動沒有摩擦，繩子不能延長且沒有在輪面打滑。請畫出適當的自由體圖並求 10 kg 方塊之加速度。（25 分）

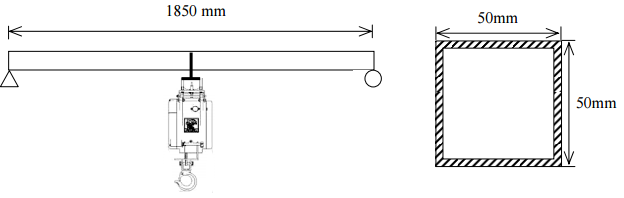

【已刪除】四、一額定載荷為 220 kg 之吊車質量為 25 kg，吊車固定在一方管型截面之簡支鋼樑正中間如下圖，方管截面的厚度為 3 mm，設鋼之降伏強度為 250 MPa，拉伸強度為 500 MPa，試檢驗吊車在額定載荷下操作，鋼樑是否安全？（25 分）

【已刪除】五、下圖圓軸是由兩段不同直徑之圓桿銲接而成，需要傳遞 45 kW 的功率，假設銲接處會導致剪應力集中，剪應力集中因子為 1.26，如圓軸材料的容許剪應力為 40 MPa，試求此圓軸所容許的最大轉速。（25 分）
