105年 - 105 身心障礙特種考試_四等_土木工程：工程力學概要#50161

科目：工程力學概要 | 年份：105年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

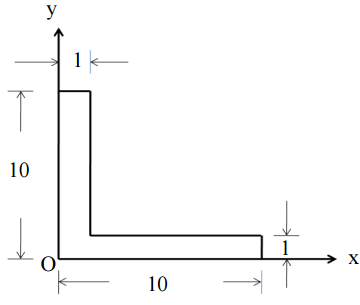

【已刪除】一、一個 L 型截面如圖所示（單位為 cm）。試求此截面的形心位置座標與對於 X 軸之面 積二次矩 Ix。（25 分）

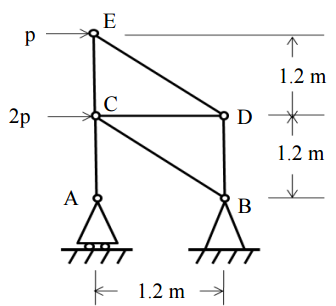

【已刪除】二、一個桁架承受如圖所示之負載。假設元件 BC 之最大容許承載力為 3 kN，試問負載 p 的最大容許值為多少？（25 分）
【已刪除】三、一根簡支撐樑承受三個集中負載如圖所示。試繪製沿著此樑長度方向之剪力分布圖 與彎矩分布圖。（25 分）

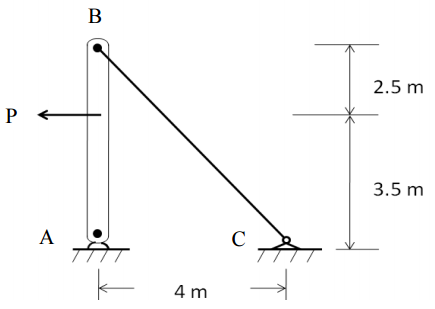

【已刪除】四、一根鋼樑承受負載 P 如圖所示，此處鋼繩 BC 的直徑為 4 mm，楊氏係數 E 為 200 GPa。 已知此鋼繩 BC 之最大應力不超過 190 MPa，並且伸長量不得超過 6 mm。基於此限 制，試問 P 的最大容許值為多少？（25 分）
 註：1 mm=10-3 m，1 GPa=109 N/m2，1 MPa=106 N/m2， π = 3.14 。
