105年 - 105 鐵路特種考試_員級_土木工程：工程力學概要#53456

科目：工程力學概要 | 年份：105年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

【已刪除】一、圖一之系統是由五條不伸長之繩索所組成，若每條繩索之最大張力為 750N。重量為 w 之圓柱掛在 H 點。求此系統能支撐圓柱之最大重量 w_max 為多少？（25 分）

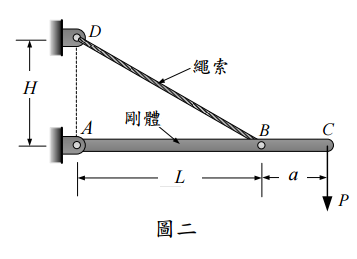

【已刪除】二、剛體（rigid body）ABC 由繩索 BD 所支撐，外力P = 6kN 作用於 C 點，如圖二所示，繩索 BD 之截面積 250 mm ² 。設 H = 3m，L = 4m，a = 2m。已知：C 點的垂直位移 δ c =15mm，求繩索 BD 之楊氏模數（Young’s modulus）E = ?（25 分）

【已刪除】三、撓曲剛度為 EI 之延伸梁 ABC，受到均佈載重 q 及集中力矩 M₀作用，如圖三所示。欲使 C 點的撓度δ _c=0 ，則 M₀= ?（25 分）

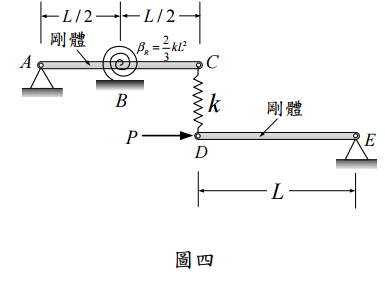

【已刪除】四、圖四中，ABC 桿及 DE 桿皆為剛體（rigid body），在 CD 兩點以彈力常數為 k 之直線彈簧連接，在 B 點有彈力常數

旋轉彈簧支撐，求臨界載重 P_cr。（25 分）
