105年 - 105-1 臺灣港務股份有限公司從業人員甄試_員級_電機：基本電學#83310

科目：港務局◆基本電學 | 年份：105年 | 選擇題數：20 | 申論題數：7

試卷資訊

所屬科目：港務局◆基本電學

選擇題 (20)

1. 假設一顆電池的容量為 2000mAh，若用在工作電流 400mA 的電子產品上，理論上能使用多少小時? (A) 2.5 小時 (B) 5 小時 (C) 8 小時 (D) 10 小時

2. 某家庭每日用電平均如下:(1)100 瓦電視用 4 小時(2)350 瓦洗衣機用 2小時(3)600 瓦冷氣機用 4 小時(4)100 瓦燈泡用 10 小時; 假設電費每度2 元，求此家庭每月(30 日計)需付電費多少? (A) 270 元 (B) 300 元 (C) 330 元 (D) 350 元

3. 有一電熱水器，內裝 10 公升 20^°C 的水，其電阻為 24 歐姆(Ω)，若外接 100 伏特(V)的電源，使用 20 分鐘，水溫上升多少? (A) 8°C (B) 10°C (C) 12°C (D) 15°C

4. 有一安培計的最大額定電流為 10mA，內電阻為 20Ω，如果想增加安培計的有效使用範圍至 110mA，應加入一個電阻值為多少的分流器? (A) 0.5Ω (B) 1Ω (C) 2Ω (D) 5Ω

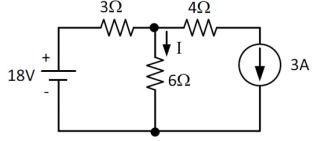

5. 如下圖所示，試利用重疊定理求電流 I 為多少？
(A) 1A (B) 2A (C) 3A (D) 4A

6. 假設汽車火星塞的兩電極版相距 3mm，其間的介質為空氣，介質強度30kV/cm，今欲使兩電極產生放電以啟動汽車，則瞬間至少需產生多少伏特以上的電壓? (A) 6kV (B) 9kV (C) 10kV (D) 12kV

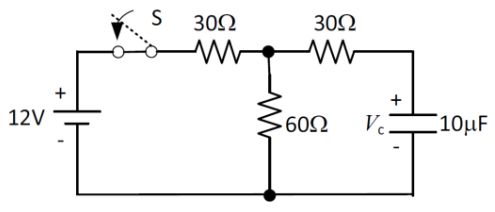

7. 如下圖所示，當開關 S 閉合時，充電之時間常數為多少？
(A) 0.2ms (B) 0.3ms (C) 0.4ms (D) 0.5ms

8. 電力公司提供至住家的交流電，經交流電表測量為 110V，此電壓之平均值 V_av約為多少? (A) 70V (B) 77.8V (C) 99V (D) 110V

9. 有一 RLC 並聯電路，若電壓 V=100V、R=100Ω、L=160mH、C=10μF，試求電路諧振時頻帶寬度(BW)約為多少? (A) 119Hz (B) 159Hz (C) 179Hz (D) 199Hz

10.N=2000 匝之線圈在 0.5 秒內感應 200V 之平均電動勢，則其磁通變化量為多少 Wb? (A) 0.005 (B) 0.05 (C) 0.5 (D) 5

11.將 110V、60W 與 110V、100W 的燈泡各一串聯於 110V 電壓時，下列何者正確? (A) 兩個一樣亮 (B) 兩個都不亮 (C) 100W 較亮 (D) 60W 較亮

12.三個電阻值相同的電阻器連接於 V 伏特的電源，消耗功率最大之連接法為 (A) 三電阻並聯 (B) 三電阻串聯 (C) 兩電阻並聯再串聯一電阻 (D) 兩電阻串聯再並聯一電阻

13.一個理想的電流源，其內部阻抗應為 (A) 0 (B) 與負載阻抗相等 (C) 負載阻抗的兩倍 (D) 無限大

14.三個串聯電容器C₁：C₂：C₃=1：2：4，則三者串聯後的電壓比為何? (A) 1：2：4 (B) 4：2：1 (C) 4：1：2 (D) 1：4：2

15.兩個輸入端的 OR 閘，在其四種不同輸入的情況下，使其輸出為 1 的情形有幾種? (A) 4 (B) 3 (C) 2 (D) 1

16.佛萊明右手定則中大拇指表示： (A) 導線運動方向 (B) 感應電動勢方向 (C) 磁場方向 (D) 電流方向

17.一鋰鐵電池模組 12V/6Ah，以 0.5C 定電流放電 0.5 小時，求鋰鐵電池模組釋放的能量： (A) 144Wh (B) 72Wh (C) 36Wh (D) 18Wh

18.對於理想運算放大器，以下描述何者是錯誤的? (A) 兩輸入端點的電壓差為零 (B) 輸入電阻為零 (C) 輸出電阻為零 (D) 增益無窮大

19.串聯 RLC 二階電路，若 R=0，則電路響應為下列何者? (A) 無阻尼響應 (B) 欠阻尼響應 (C) 臨界阻尼響應 (D) 過阻尼響應

20.有關三相交流電路之功率，下列何者錯誤? (A) 實功率守恆 (B) 虛功率守恆 (C) 複功率守恆 (D) 視在功率守恆

申論題 (7)

(1) 總導納

(2) 平均功率 P

(3) 虛功率 Q

(4) 視在功率

(5) 功率因數 PF 為多少

(1) 試繪出真值表。

(2) 以“NAND 閘”，組合成上述功能之有效邏輯電路圖。
上述問題中，開關 ON 用“1”表示，OFF 用“0”表示；LED 燈 F 亮時用“1”表示，滅時用“0”表示。
