106年 - 106 原住民族特種考試_四等_電子工程：基本電學#64781

一、有一電流計，線圈之電阻為 50 Ω，其指針偏轉為最大時之電流值為 0.02 A，今若欲 將此電流計改成當指針最大偏轉時為 100 V 之伏特計，應另外串聯或並聯之電阻值為 何？（20 分）

⑴若 V_i = 10 V（直流），求儲存在電容器與電感器之能量。（10 分）

⑵若 V_i = 10 sin(10t) V（交流），求電容器兩端之電壓值。（10 分）

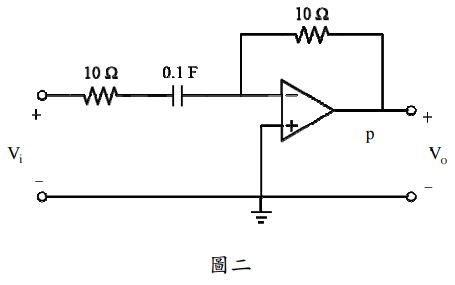

三、如圖二所示濾波器電路，其中 OP Amp 為理想運算放大器（即其輸入阻抗與開路電壓增益均為無窮大），試求 V_o/V_i 為何？

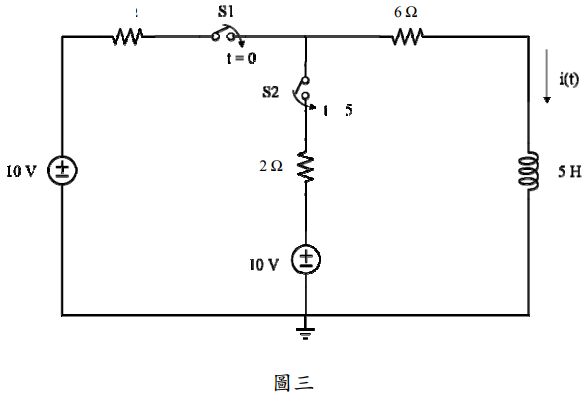

四、如圖三所示電路，在 t = 0 時，開關 S1 閉合，t = 5 時，開關 S2 閉合，求 i(t)，t ＞ 0。

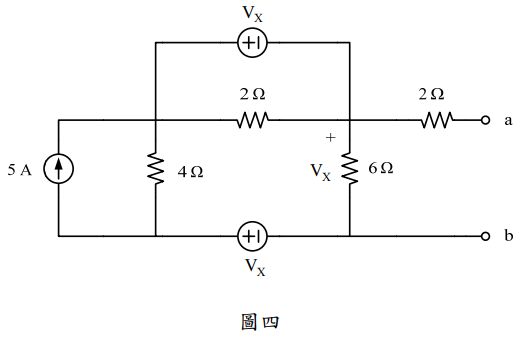

五、如圖四所示電路，求 a、b 兩端之戴維寧（Thevenin）等效電路。
