106年 - 106-2 臺灣港務股份有限公司從業人員甄試_員級_機械：機械設計概要#83319

科目：港務局◆機械原理及設計概要 | 年份：106年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：港務局◆機械原理及設計概要

選擇題 (0)

申論題 (7)

(1) 試求最大與最小干涉。

(2) 若桿件孔深度 a = 15.5 mm (公差為 + 0.2 mm)，襯套長度 b = 20.0 mm(公差為－0.2 mm)，間隙 s 要求介於 (0.1~0.7) mm 之間，試求螺栓桿部 c 之尺寸範圍。

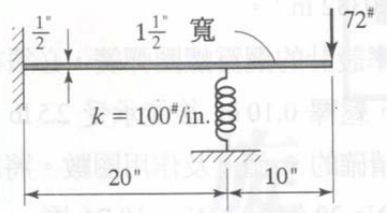

2.下圖中的懸臂樑為鋼質材料(彈性模數 E=30×10⁶psi)，其斷面為矩形，圖中#代表力量的單位 lb，試求彈簧中的力。

參考公式：懸臂樑自由端受一集中力 P，沿著軸向，從固定端(x = 0)算起，至每一橫斷面x處之變形量(deflection)為

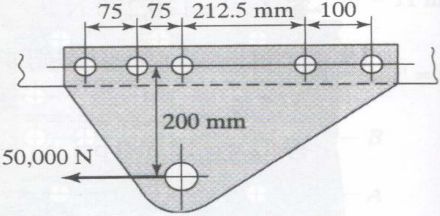

3.如下圖鉚釘接合，試求承受最大負荷之鉚釘，及計算所承受負荷力的大小。圖中五支鉚釘之斷面積皆相同，長度單位皆為 mm。

4.如下圖所示，以公稱直徑 d =10 mm 之貫穿螺栓鎖緊工件。其中，在鎖緊工件之範圍內，未具螺紋部分的長度 l_d =15 mm，具有螺紋部分的長度為 l_t = 18 mm，拉伸應力面積(tensile-stress area) A_t = 58 mm² 。若螺栓材料的彈性模數為 E = 210 GPa，試根據虎克定律(Hooke’s law)及串聯彈簧模式，推算貫穿螺栓在鎖緊工件範圍之彈簧常數

(一)齒輪 1~4 之節圓直徑。

(二)若齒輪對 1-2 與齒輪對 3-4 之傳動效率均為 0.92，繫繩滾筒之傳動效率為 0.95，則轉動搖柄、齒輪 2 及齒輪 4 的切線作用力分別為多少?
