107年 - 107 專技高考_機械工程技師：機動學與機械設計#72941

科目：機動學與機械設計 | 年份：107年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：機動學與機械設計

選擇題 (0)

申論題 (12)

⑴兩顆螺栓同時沿結合面被剪斷（Shear of bolts）。
⑵兩顆螺栓承壓表面同時發生被壓扁變形（Bearing on bolts）。
⑶兩端板在與螺栓接觸承壓面同時發生壓扁變形（Bearing on members）。
⑷兩端板沿最小斷面位置，發生拉伸降伏變形（Tension of members）。
⑴最大剪應力學説（Maximum shear stress theory）。
⑵最大畸變能學説（Maximum distortion energy theory）。
三、請簡繪具漸開線齒形的一對嚙合正齒輪，並清楚標示中心距（Center distance）、作用線（Line of action）、壓力角（Pressure angle）、齒冠圓 （Addendum circle）、節圓（Pitch circle）、基圓（Base circle）、節點（Pitch point）。（20 分）
⑴試問此曲柄機構滑塊件的行程為若干 cm？（4 分）
⑵試問此曲柄機構滑塊件的最小及最大傳力角為若干角度？（6 分）
⑶試求在曲柄位置為 θ2 = 60°時，連接桿 3 之角度 θ3為若干？（4 分）
⑷試求在曲柄位置為 θ2 = 60°時，連接桿 3 之角速度 ω3為若干 rad/sec， 及滑塊件的線速度為若干 cm/sec？（6 分）

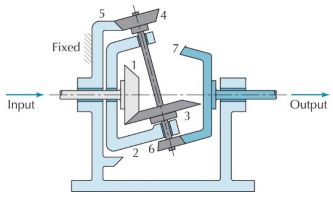

五、下圖所示為一行星齒輪組，已知輸入轉速為 ω1 = 600 rpm，試求行星架2 及齒輪 7 的轉速（已知各齒輪齒數 N 各為 N1 = 15、N3 = 42、N4 = 33、 N5 = 150、N6 = 32、N7 = 100）。（20 分）5bfce50431975.jpg
