107年 - 107-3 全國技術士技能檢定學科_乙級：11500儀表電子#95979

科目：技檢◆儀表電子-乙級 | 年份：107年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆儀表電子-乙級

選擇題 (80)

1. 三用電表量測 LED 發亮時，量測結果下列何者正確？(A)數位式電錶黑棒為正電壓(B)指針式電錶紅 棒為 LED 陽極(C)數位式電錶紅棒為 LED 陰極(D)指針式電錶黑棒正電壓。
2. 以示波器觀測 200kHz 的訊號，若水平刻度定在 1μs/cm，一完整週期佔幾公分？(A)2cm(B)3cm(C)4cm(D)5cm。

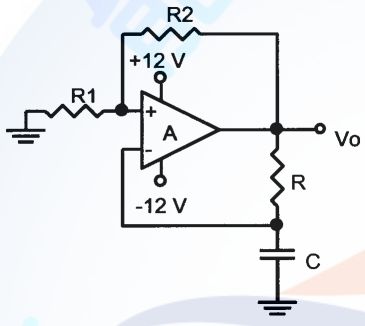

3. 如下圖電路所示，為波形產生電路，輸出端的波形為何？
4. 焦電型紅外線感測器無法應用在下列何種領域？(A)近接感測(B)溫度感測(C)濕度感測(D)紅外線感測。
5. 下列何者是造成臺灣雨水酸鹼(pH)值下降的主要原因？(A)森林減少(B)降雨量減少(C)工業排放廢氣 (D)國外火山噴發。
6. 某放大器若其輸入功率為 0.01W，而其輸出功率為 10W，則其功率增益為何？(A)40dB(B)50dB(C)60d B(D)30dB。

7. 下圖電路相當於何種正反器？
8. 「聖嬰現象」是指哪一區域的溫度異常升高？(A)東太平洋表層海水(B)西印度洋表層海水(C)東印度洋 表層海水(D)西太平洋表層海水。
9. 兩平行板之間距為 0.1cm，加上 10V 電壓時其電場強度為：(A)10000V/m(B)10V/m(C)1000V/m(D)100 V/m。
10. 選用儲存式數位示波器精確量測一 100MHz 正弦波訊號時，下列何者不是主要的選擇考量因素？(A) ADC 位元數(B)儲存記憶體容量(C)輸入通道數量(D)取樣頻率。
11. 身為專業人員，在服務客戶時穿著的服裝要(A)講求品味，引人注目(B)合乎公司要求及安全衛生規定 (C)注重個性，追逐潮流(D)隨個人方便，高興就好。

12. 下圖為何種元件符號？

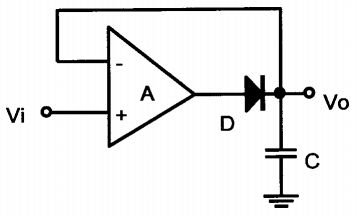

13. 下圖電路為何種電路？
14. 將組合語言轉換成機器語言的工具為何？(A)驅動程式(driver)(B)載入程式(loader)(C)編譯程式(compiler)(D)組譯程式(assembler)。
15. 事業單位勞動場所發生死亡職業災害時，雇主應於多少小時內通報勞動檢查機構？(A)8(B)12(C)24(D)48。
16. 下列敘述，何者並非影響放大器低頻響應的原因？(A)輸入的交連電容器(B)退交連電容器(C)射極旁路電容器(D)輸出端的交連電容器。
17. 三用電表面板上有一鏡面是為了避免何種狀況發生？(A)視覺誤差(B)系統誤差(C)殘餘誤差(D)儀器誤差。
18. 有一個電容器標示 104K，則此電容器之電容量為下列哪一個？(A)0.1μF(B)104pF(C)104μF(D)0.1nF。

19. 如下圖電路所示，輸出電壓(Vo)為何？

20. 某 1kΩ 電阻器，其長度為600f6dd22ef8f.jpg ，截面積為600f6deb4dcf7.jpg ，則其電阻係數為何？(A)0.1Ωm(B)1Ωm(C)2 Ωm(D)0.2Ωm。

21. 如下圖所示電路，其 i＝？
22. 為減少日照所增加空調負載，下列何種處理方式是錯誤的？(A)將窗戶或門開啟，讓屋內外空氣自然 對流(B)於屋頂進行薄層綠化(C)窗戶裝設窗簾或貼隔熱紙(D)屋頂加裝隔熱材、高反射率塗料或噴水。
23. 流行病學實證研究顯示，輪班、夜間及長時間工作與心肌梗塞、高血壓、睡眠障礙、憂鬱等的罹病 風險之相關性一般為何？(A)無(B)可正可負(C)負(D)正。
24. 全球暖化潛勢(Global Warming Potential, GWP)是衡量溫室氣體對全球暖化的影響，其中是以何者為比較基準？(A)SF6(B)CO2(C)N2O(D)CH4。

25. 某一通用計數器(universal counter)參考時基的準確度為600f6e44019c8.jpg ，若用其測量信號頻率，讀值為 1. 0000MHz 時，其誤差(須考慮計數誤差)為何？(A)±0.015％(B)±0.15％(C)±0.06％(D)±0.05％。

26. 如欲化簡600f6e663ec48.jpg，則 X 之表示式應為下列何者？(A)600f6e836b99f.jpg (B)600f6e8a78a82.jpg(C)A600f6e9fe4ce2.jpg (D)BC⊕AD。
27. 銲錫滴落至電路板時應如何處置？(A)即刻用吸錫器清除(B)不予理會(C)用吸塵器清除(D)用美工刀刮 除。
28. 違反環境保護法律或自治條例之行政法上義務，經處分機關處停工、停業處分或處新臺幣五千元以 上罰鍰者，應接受下列何種講習？(A)衛生講習(B)道路交通安全講習(C)消防講習(D)環境講習。
29. 下列有關工作場所安全衛生之敘述何者有誤？(A)對於勞工從事其身體或衣著有被污染之虞之特殊 作業時，應置備該勞工洗眼、洗澡、漱口、更衣、洗濯等設備(B)事業單位應備置足夠急救藥品及器 材(C)勞工應定期接受健康檢查(D)事業單位應備置足夠的零食自動販賣機。
30. 下列何者符合專業人員的職業道德？(A)盡力維護雇主及客戶的權益(B)未經顧客同意，任意散佈或利 用顧客資料(C)利用雇主的機具設備私自接單生產(D)未經雇主同意，於上班時間從事私人事務。
31. 對於核計勞工所得有無低於基本工資，下列敘述何者有誤？(A)不計入競賽獎金(B)應計入加班費(C)僅 計入在正常工時內之報酬(D)不計入休假日出勤加給之工資。
32. 近接開關是屬於下列何種感測元件？(A)位置感測元件(B)壓力感測元件(C)光感測元件(D)溫度感測元 件。
33. 電壓並聯負回授可改善下列何種放大器的特性？(A)電壓放大器(B)互導放大器(C)互阻放大器(D)電流 放大器。
34. 用三用電表的交流 10V 電壓檔來量測直流 5V 電壓的結果為何？(A)指針反向偏轉(B)內部電阻會變質(C)讀值不正確(D)電表會受損。
35. 使用未飽和狀態差動放大器作為輸入電路的邏輯 IC 是下列何者？(A)TTL(B)RTL(C)CMOS(D)ECL。
36. 下列何者為正確的銲接順序？(A)銲點先預熱→加上銲錫→銲錫離去→烙鐵移去(B)銲錫與烙鐵同時 加上銲點→銲錫離去→烙鐵移去(C)銲點先加上銲錫→加上烙鐵→銲錫離去→烙鐵移去(D)銲錫與烙 鐵同時加上銲點→烙鐵移去→銲錫離去。
37. 1.5 級的電壓表，若滿刻度為 30V，則準確度為何？(A)30±0.15V(B)30±0.1V(C)30±0.3V(D)30±0.45V。
38. 下列何種方式有助於節省洗衣機的用水量？(A)洗衣機洗滌的衣物盡量裝滿，一次洗完(B)無需將衣物 適當分類(C)購買洗衣機時選購有省水標章的洗衣機，可有效節約用水(D)洗濯衣物時盡量選擇高水位 才洗的乾淨。
39. 下列哪一個邏輯閘不能完成反相器的功能？(A)OR(B)XNOR(C)XOR(D)NOR。

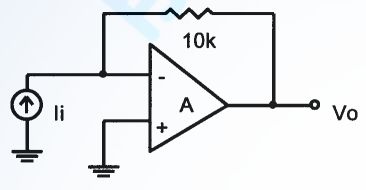

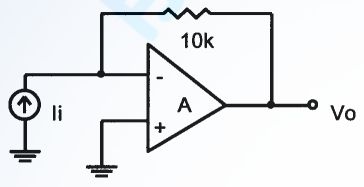

40. 如下圖電路所示，其輸入電阻和輸出電阻各約為何？
600f6ede8fdf8.jpg(A)600f6f129f4c0.jpg＝10kΩ、600f6f20961aa.jpg＝10kΩ(B)600f6f3682269.jpg＝10kΩ、600f6f2c24c9d.jpg ＝0 Ω(C)600f6f702f0e8.jpg＝0kΩ、600f6f78ba069.jpg＝0Ω(D)600f6f8110f8f.jpg＝0Ω、600f6f880c1ba.jpg＝10kΩ。
41. IC 內的電晶體製造時，何者的雜質濃度最高？(A)射極(B)基底(C)基極(D)集極。
42. 磁碟機之磁頭讀寫資料的基本單位為何(A)磁蕊(magnetic core)(B)磁區(sector)(C)磁柱(cylinder)(D)磁 軌(track)。
43. 營業秘密可分為「技術機密」與「商業機密」，下列何者屬於「商業機密」？(A)設計圖(B)生產製程 (C)客戶名單(D)產品配方。
44. 在不使用其他邏輯閘的條件下，需要幾個 2×4 的解碼器，才恰好完成一個 4×16 的解碼器？(A)6(B)4 (C)5(D)3。
45. 依工作法則，螺絲若不易拆下應如何處理？(A)用鋸子拆除(B)加少許潤滑油後再拆(C)用電動起子(D)用 尖嘴鉗取下。
46. 電晶體三種組態中，其輸出阻抗最高與最低者分別為下列何者？(A)共基極、共集極(B)共射極、共集 極(C)共集極、共射極(D)共基極、共射極。
47. 水中生化需氧量(BOD)愈高，其所代表的意義為(A)水質偏酸(B)有機污染物多(C)水為硬水(D)分解污染 物時不需消耗太多氧。
48. 下列何者為將溫度之高低轉換成電壓大小的感測元件？(A)CdS(B)Pt100(C)LM35(D)AD590。
49. 受政府機關委託代辦單位之負責人甲君，以新臺幣伍仟元代價，出具不實報告，下列敘述何者為非？ (A)甲受託行使公權力為刑法上之公務員(B)甲之行為已經觸犯貪污治罪條例(C)甲無公務員身分，出具 不實報告之行為應論處偽變造文書罪責(D)甲出具不實檢驗報告，是違背職務之行為。
50. 下列何者不屬於單晶片微電腦(single chip microcomputer)？(A)8051(B)8751(C)8951(D)8251。

51. 如下圖符號所示，其虛線代表何意？
52. 共陽極的七段顯示器，如在 a、b、d、e、g 接腳上加上低電位,則將顯示為下列何者？(A)2(B)0(C)5(D)9。
53. CPU 提取指令時，所提取的指令係經由何處傳給 CPU？(A)資料匯流排（data bus）(B)中斷匯流排（interrupt bus）(C)控制匯流排（control bus）(D)位址匯流排（address bus）。
54. 有關台灣能源發展所面臨的挑戰，下列何者為非？(A)進口能源依存度高，能源安全易受國際影響(B)化石能源所占比例高，溫室氣體減量壓力大(C)自產能源充足，不需仰賴進口(D)能源密集度較先進國 家仍有改善空間。
55. 在一負載為 6Ω 的放大器，測得輸出為 40dBm，則此放大器的功率輸出為何？(A)1000W(B)1W(C)10 0W(D)10W
56. 鮑率 2400bps 代表下列何者？(A)2400 Byte/秒(B)2400 Bit/分(C)2400 Byte/分(D)2400 Bit/秒。
57. 電感性直流負載的控制電路中，需在負載兩端並聯何種元件來消除負載所產生的反電勢？(A)電感器 (B)二極體(C)電容器(D)電阻器。
58. 適合作為整流電路輸出端的濾波電容器為下列何者？(A)塑膠膜電容器(B)雲母電容器(C)電解電容器 (D)陶瓷電容器。
59. 一個 5μF 電容器充電到 100V 時，則其所儲存的的電能為多少？(A)25μJ(B)250μJ(C)25mJ(D)2.5mJ。
60. 下列何種儀器最適合用於數位串列信號的測試？(A)儲存示波器(B)計數器(C)邏輯測試棒(D)三用電表。
複選題
61. 關於串級放大電路特性的敘述，下列哪些正確？(A)可使電路增益提高(B)RC 耦合方式最廣被應用(C) 耦合電容及射極旁路電容均可視為開路(D)可使頻寬增大。
複選題
62. 電容器的電容量的標示方式有(A)數值標示法(B)色碼標示法(C)直接標示法(D)曼賽爾(Munsell)標示法。
複選題
63. 下列有關指針式三用電表的敘述哪些是正確的？(A)要判斷二極體的極性要使用歐姆檔(B)當電池沒 電時全部檔位皆不能測量(C)使用 ACV 檔量測交流信號時讀值表示電壓的平均值(D)若要辨別電晶體 的 C、B、E 接腳需將電表切換至歐姆檔。
複選題
64. 下列哪些程式可以編輯(Edit)組合語言程式？(A)Wordpad(B)Word(C)Notepad(D)Excel。
複選題
65. 下列哪些 TTL (Transistor-Transistor-Logic)邏輯族 74 系列的產品代碼或特性敘述正確?(A)H:表高速 TTL(B)L:表低功率 TTL(C)為商業用途，其工作溫度範圍為 0℃至 100℃(D)S:表肖特基(Schottky) TTL。
複選題

66. 600f702272aa5.jpg若以 BCD 碼表示，則下列何者敘述正確？(A)百位數 6 的 BCD 碼為 (1000) 2(B)需用 12 位元來表示(C)十位數 9 的 BCD 碼為 (1001) 2(D)個位數 2 的 BCD 碼為 (0010) 2 。
複選題
67. 會造成超音波感測器的音波衰減，除了距離因素外，尚有下列哪些主要因素？(A)大氣壓力(B)溫度(C)絕對溼度(D)駐波。
複選題
68. 下列何者為電阻器之電阻值的標示方法？(A)曼賽爾(Munsell)標示法(B)數值標示法(C)色碼標示法(D)元素標示法。
複選題
69. 因電子科技、IC 製程與顯示裝置的快速演進，電子儀表的發展逐漸朝向下列那些趨勢發展？(A)數位化(B)可攜帶式(C)自動化(D)類比化。
複選題
70. 量測 5 V 的電壓時，若希望解析度至少可達到 1mV，則可以使用下列哪些位數的數位電壓表？(A)4 1/2 位(B)6 1/2 位(C)3 1/2 位(D)5 1/2 位。
複選題

71. 有二正弦波的電壓方程式分別為 V1(t)=100sin (314t+30° )伏特及 V2(t)=100cos(377t−30°)伏特，下列 哪些為正確？(A)頻率都為 60 赫茲(B)v1(t)永遠領先 v 2 (t)有 60°(C)有效值為600f70776df96.jpg伏特(D)此二電壓的相位差為無法比較。
複選題
72. 鑽孔作業時應遵守下列哪些規範？(A)鑽大孔時宜先以小鑽頭導孔(B)鑽孔前應先以中心衝定位(C)大 鑽頭宜採高速鑽孔，以縮短時間確保安全(D)適中的鑽頭轉速可以確保切邊不至於鈍化或缺口。
複選題
73. 佛萊明左手定則是將左手之大拇指，食指與中指伸直並相互垂直，則下列哪些為正確？(A)又稱為電 動機定則(B)大拇指所指之方向表示導體受力的方向(C)中指的指向表示磁場由 N 至 S 之方向(D)食指的 指向表示電流之方向。
複選題

74. 對於霍爾效應的說明，以下何者正確？(A)可由霍爾電壓(600f7091574d2.jpg )求載子濃度(B)測試時，是半導體材料置 放於磁場中(C)判斷半導體型態材料(D)可由霍爾電壓(600f7097c30ff.jpg)求電流。
複選題
75. 下列有關儀表檢修的敘述哪些是正確的？(A)檢修電路板前應配戴防靜電手環(B)使用邏輯筆、示波器 檢測信號時，可以讓探針同時接觸兩個測量引腳(C)大電力儀表的檢修在排除故障前應穿好絕緣鞋和 其他防護用品(D)電路板上最易遭受人體靜電損壞的 IC 為 TTL IC。
複選題
76. 一個理想運算放大器的特性，下列何者正確？(A)CMRR=0(B)電壓增益=∞(C)輸出阻抗=0(D)輸入阻抗= ∞。
複選題
77. 在 DDR3 SDRAM 的記憶體電路設計時，應注意下列哪些事項？(A)讓地線自成迴圈以便利接地(B)插 入地線於兩平行線間避免串音干擾(C)佈線長度不得與訊號波長成整數倍關係以避免諧振(D)IC 電源接腳應佈置高頻濾波電容
複選題
78. 下列哪些 1 位元的邏輯閘運算結果正確?(A)1+1=1(B)1⊙1=1(C)1‧1=1(D)1⊕1=1。
複選題
79. 下列哪些款式的單晶片微電腦可以用燒錄器燒錄程式？(A)Flash ROM(B)OTP(One-Time Programmab le)(C)ROM(D)ISP(In-System Programmable)。
複選題
80. 近接感測器元件具有下列哪些特點?(A)無直接接觸(B)無機械故障(C)響應不足(D)只用於低速移動檢出 功能。

申論題 (0)
