所屬科目：鋼筋混凝土學與設計

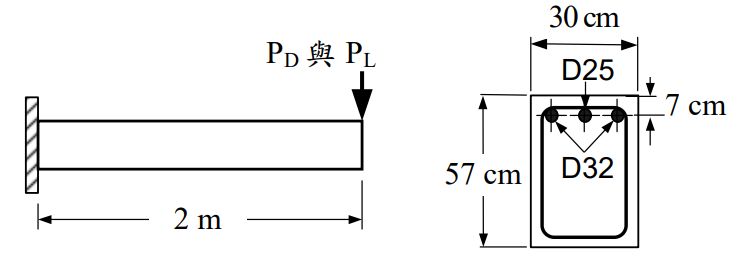

一、一鋼筋混凝土 2 m 長懸臂梁與斷面如下圖所示，自由端受一點載重，靜 載重 PD = 4 tf，活載重 PL = 6 tf。斷面主筋配置 2-D32（db =3.22 cm， Ab = 8.14 cm2）與 1-D25（db =2.54 cm，Ab = 5.07 cm2），主筋 fy = 4200 kgf/cm2， 混凝土 fc ′= 210 kgf/cm2，不考慮梁本身自重下，按規範檢核梁彎矩設計 是否合適？（25 分）

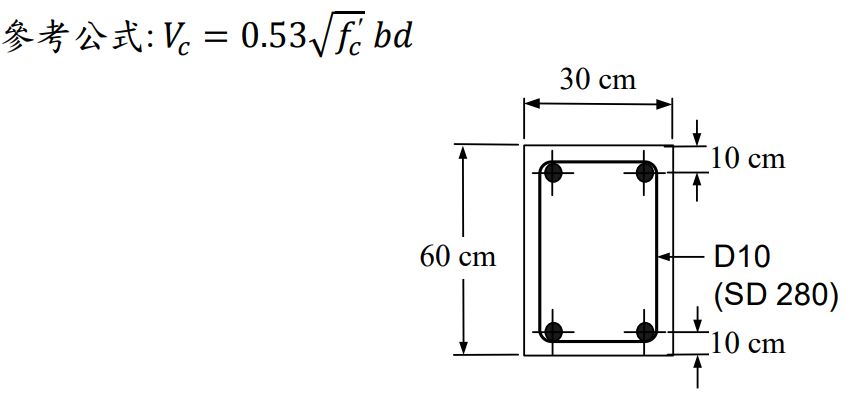

二、梁斷面配置如下圖，其需要剪力 Vu= 14.4 tf，選用 2 股 D10（db =0.95 cm， Ab = 0.71 cm2）垂直肋筋為剪力鋼筋，剪力鋼筋 fyt = 2800 kgf/cm2，混凝 土 fc ′= 210 kgf/cm2，則按規範設計剪力筋配置。（25 分）
三、一 35 cm 寬×60 cm 深單筋矩形斷面懸臂梁，自由端受ㄧ單點荷重，懸臂長度 為 3 m，拉力筋面積為 10.13 cm2，鋼筋有效深度為 50 cm， fc ′= 210 kgf /cm2， fy =2800 kgf /cm2。當荷重加載使固定端拉力筋應力達 0.6 fy，求此時梁 自由端點所受荷重及即時撓度？（25 分） 參考公式：

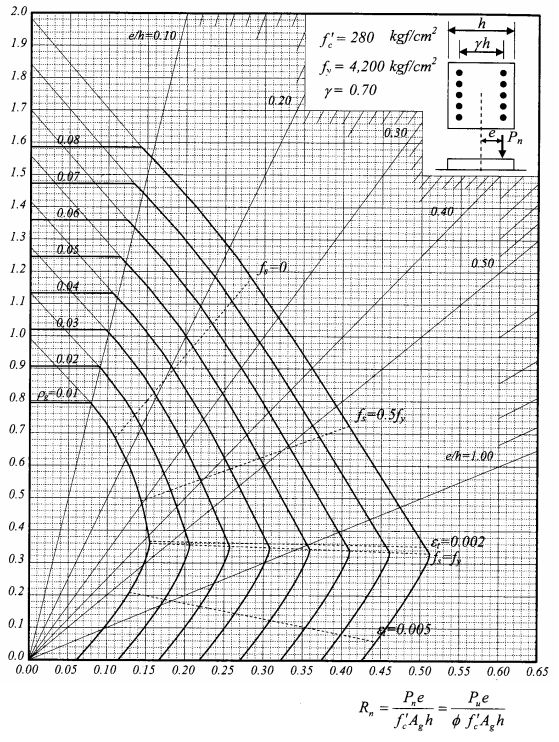

四、已知一柱淨高 7 m，50×50 cm 斷面，配筋方式為靠斷面兩邊設置，如下圖 斷面示意圖，其中從鋼筋中心起算之保護層厚 d’ = 7 cm。柱主筋採用 D32 （db =3.22 cm，Ab = 8.14 cm2），鋼筋 fy=4200 kgf/cm2，混凝土 c f ′=280 kgf/cm2。 柱設計軸力 Pu=180 tf，柱兩端設計彎矩 Mu1 = Mu2 = 40 tf-m，柱屬於一無 側向位移構件且受單彎曲形式。鋼筋採用續接器作續接，混凝土粗粒料 標稱最大粒徑為 2 cm。利用下列參考公式與設計圖設計柱主筋，求每邊 至少需幾根 D32 鋼筋，其中應說明柱主筋間淨距是否符合要求？（25 分） 參考公式：
