所屬科目：工程力學概要

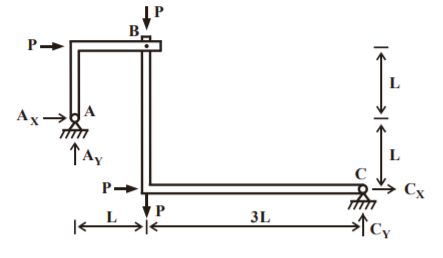

一、下圖為一靜定剛性構架，A、B、C 處均為鉸接。試求圖示外力作用下， 支承 A 及支承 C 之反力 AX、AY 及 CX、CY。（25 分）
二、下圖為一靜定桁架，如圖所示加載外力。試求此桁架受力後 A、C 支承處 反力 AX、AY、CX、CY，及 a 桿、b 桿、c 桿之內力 Sa、Sb、Sc（各內力需 說明為張力或壓力）。（25 分）

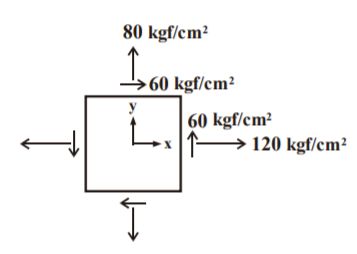

三、已知一材料的拉力強度為 320 kgf/cm2，剪力強度為 120 kgf/cm2。下圖顯 示該材料試體受力狀態。若此試體在 σy 與 σxy 保持不變的情況下僅增加σx 值，當 σx 增加至某一數值時，試體即發生破壞，試問此時 σx 最小值 為何？（25 分）

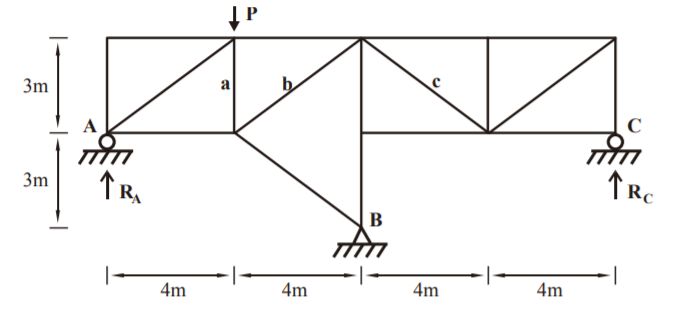

四、下圖為一桁架結構，其中 A 點、C 點為滾支承，B 點為鉸支承，外力施加 方式如圖所示。試求此桁架受力後 A 支承之反力 RA、C 支承之反力 RC、 a 桿、b 桿、c 桿之內力 Sa、Sb、Sc（各桿件內力需說明為張力或壓力）。 （25 分）
