108年 - 108 鐵路特種考試_員級_電子工程：電子儀表概要#76884

科目：電子儀表概要 | 年份：108年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：電子儀表概要

選擇題 (0)

申論題 (4)

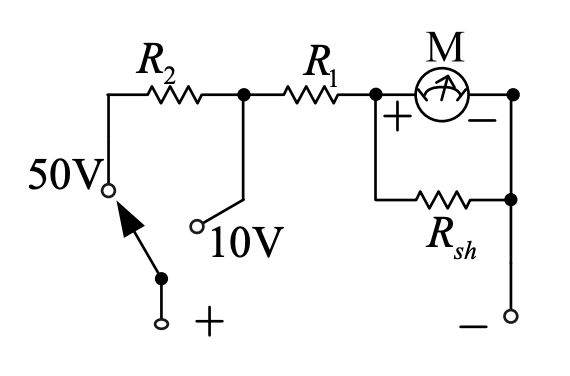

一、額定電壓 10 V、50 V 多範圍直流電壓表如圖所示，R2 = 640 kΩ、R1 = 159.2 kΩ、 Rsh= 4 kΩ，請計算電壓表的靈敏度以及表頭 M 的規格。（25 分）5d0863241de5a.jpg
二、某直流電源供應器主規格：30 V、3 A。請詳述如何選用下列相關設備： 負載電阻盒（A：300 W、0.1~30 Ω，B：300 W、0.1~60 Ω）、DVM （C：三位半、D：四位半）與量測操作程序以確認其電壓調整率。 （25 分）
三、請詳述以直流電源供應器，測量未知穩壓值的齊納二極體（Zener diode） 接腳極性與穩壓值。（25 分）
四、簡易測量音頻放大器的相位與頻率特性時，請說明會採用信號產生器的 那一種波形當輸入信號，採用該波形的原因為何？請分別繪出：低頻不 足、高頻過強與低頻相移的情況，示波器所呈現的波形。（25 分）
