108年 - 108-2 技術士技能檢定學科測試試題-甲級：11600 電力電子#81934

1. 不斷電系統 U PS 與緊急發電機的裝置都是應付臨時性供電狀況；停電時，下列的陳述何者是對的？ (A)不斷電系統 UPS 可以撐比較久(B)不斷電系統 U PS 先啟動，緊急發電機是後備的(C)緊急發電機會先啟動，不斷電系統 UPS 是後備的(D)兩者同時啟動。

2. 下圖所示之電路，若負載為電阻性，則在開關 S1 閉合(ON)之瞬間，其接點上之火花現象為何？(A) 無火花(B)反應對 C1 之充電電流的火花(C)反應負載電流之火花(D)火花時有時無。

3. 某 3ψ，220V，1HP 之三相感應電動機，額定線電流 3.5A。設有合理之柔性啟動(Soft Starting)功能，則在選用 IGBT 之電壓及電流額定時，下列何者較為合理？(A)1000V，10A(B)600V，25A(C)60 0V，15A(D)350V，10A。

4. 下列何種患者不宜從事高溫作業？(A)心臟病(B)重聽(C)近視(D)遠視。

6. 如下圖所示之三相全波半控整流器電路，若輸入 a 相電壓為 Van(t)＝600 sin (ωt )V、閘流體均為理想、R＝10Ω、L＝10mH，當三相平衡條件下 a 相觸發角 α＝ 80°且電感電流為連續之負載平均電壓為多少？(A)582V(B)650V(C)626V(D)604V。

7. 若 A、B 兩電熱線，其電阻及電阻溫度係數各為 10Ω、0.010 及 20Ω、0.008，今將兩線串聯，則合成的電阻溫度係數為多少？(A)0.0045(B)0.180(C)0.0087(D)0.0098。

8. 洗碗、洗菜用何種方式可以達到清洗又省水的效果？(A)把碗盤、菜等浸在水盆裡，再開水龍頭拼命沖水(B)將適量的水放在盆槽內洗濯，以減少用水(C)對著水龍頭直接沖洗，且要盡量將水龍頭開大才能確保洗的乾淨(D)用熱水及冷水大量交叉沖洗達到最佳清洗效果。

9. 下列使用重製行為，何者已超出「合理使用」範圍？(A)將著作權人之作品及資訊，下載供自己使用 (B)以分享網址的方式轉貼資訊分享於 BBS(C)將講師的授課內容錄音供分贈友人(D)直接轉貼高普考考古題在 FACEBOOK 。

10. 先測試條件，當其成立時才執行迴圈內的處裡作業，直到條件不成立就跳出迴圈的架構為(A)CA SE 架構(B)PERFORM--U NTIL 架構(C)DO--UNTIL(REPEAT--UN TIL)架構(D)D O--WHILE 架構。

11. 下列何者不屬於抑制電磁干擾 (EMI)的方法？(A)耦合(B)隔離(C)遮蔽(D)濾波。

12. 常用之交流電動機 VVVF 變頻器，其 V/F 保持定值之主要目的為(A)過載保護(B)定馬力之控制(C)以利超速運轉(Super Driving)(D)保持氣隙磁通於定值。

13. 有一信號 e ₁＝2sin(3 t＋10°)＋sin6 t，經某一放大器放大後其輸出電壓為 e ₂＝6s in(3t＋10°) +3 sin (6t + 5°)，則此放大器有哪一類失真？(A)相位失真(B)諧波失真(C)頻率失真(D)非線性失真。

14. 一並聯 RC 電路在頻率為 f₁ 時，阻抗為(1-j6 )Ω；在頻率為 f ₂ 時，阻抗為(5-j15 )Ω，求其頻率比為(A)2(B)1(C)2.5(D)4。

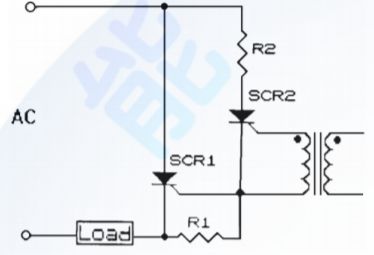

15. 下圖所示之電路，其中兩個 SCR 之電流額定容量的選擇為何？(A)SCR1＝SCR2(B)SCR1＞SCR2(C)S CR1＜SCR2(D)無特定之規則。

16. 電壓調整器無負載時輸出電壓是 5.18V，全負載時輸出電壓是 5.15V。此負載的電壓調整率為(A)2. 58％(B)3.58％(C)1.58％(D)0.58％。

17. 如下圖，你知道這是什麼標章嗎？(A)環保標章(B)奈米標章(C)能源效率標示(D)省水標章。

18. 依環境影響評估法規定，對環境有重大影響之虞的開發行為應繼續進行第二階段環境影響評估，下列何者不是上述對環境有重大影響之虞或應進行第二階段環境影響評估的決定方式？(A)有民眾或團體抗爭(B)明訂開發行為及規模(C)自願進行(D)環評委員會審查認定。

19. 下圖中由 R2，C 及 SCR2 所組成電路主要作用為何？(A)保護 di/dt(B)換向電路(C)緩震作用(D)增加容量。

20. 室內裝修業者承攬裝修工程，工程中所產生的廢棄物應該如何處理？(A)交給清潔隊垃圾車(B)委託合法清除機構清運(C)倒在偏遠山坡地(D)河岸邊掩埋。

21. 3V 齊納(Zener)二極體，若加上順向偏壓時，以三用電表量測，其表上讀數約為(A)6V(B)0.3V(C)0.6 V(D)3V。

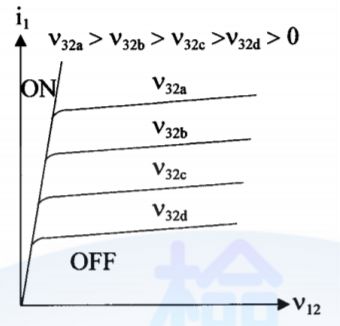

22. 下圖所示可控制功率開關之電流-電壓特性曲線(i-v Curve)，以下功率元件何者具有此特性？(A)GT O(B)P-channel MOSFET(C)N-channel MOSFET(D)SCR。

23. 一數位電壓表的測量範圍為 0 -9999，其滿載電壓為 9.999V，若以伏特(V)表示，則此電壓表之解析度(Resolution)為何？(A)0.0001V(B)0.1V(C)0.001V(D)0.01V。

24. 若 R＝40Ω，X_L＝6Ω，X_C＝5Ω，並聯後接於 120V 之電源，則此電路之有效功率為多少？(A)600 W(B)2400W(C)1200W(D)360W。

25. 職業安全衛生法所稱有母性健康危害之虞之工作，係指對於具生育能力之女性勞工從事工作，可能會導致的一些影響。下列何者除外？(A)哺乳期間之幼兒健康(B)經期紊亂(C)妊娠期間之母體健康 (D)胚胎發育。

26. 單相交流電壓調整器供應電阻性負載，其三次諧波於 α 幾度時最大？(A)30°(B)90°(C)120°(D)60°。

27. SPWM 的基極(或閘極)觸發脈波是由以下哪兩種波形比較產生？(A)方波和三角波(B)三角波和正弦波(C)指數波和正弦波(D)正弦波和方波。

28. 下列對策何者無法降低電力電子電路之電磁干擾（Electromagnetic Inte rference, EMI ）？(A)功率元件使用零電壓/零電流切換(B)電源輸入端加上 EMI 濾波器(C)改善電路板之佈局設計(D)增加功率元件容量。

29. 阿哲是財經線的新聞記者，某次採訪中得知 A 公司在一個月內將有一個大的併購案，這個併購案顯示公司的財力，且能讓 A 公司股價往上飆升。請問阿哲得知此消息後，可以立刻購買該公司的股票嗎？(A)可以，不賺白不賺(B)可以，有錢大家賺(C)不可以，屬於內線消息，必須保持記者之操守，不得洩漏(D)可以，這是我努力獲得的消息。

30. 放大器電路中，若有太多的接地點，則可能產生振盪，其原因為何？(A)電源的阻抗(B)電壓回授(C) 電流回授(D)接地回路。

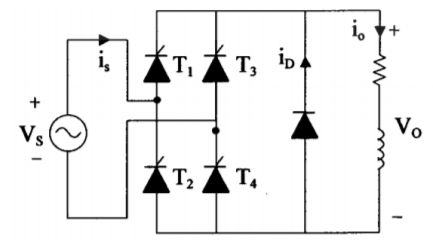

32. 下圖所示電路中，i _O電流為連續，若正負半波對稱觸發且(T₁、T₄)及(T2、T3 )成對導通，則 i D 波形為何？(A) (B) (C) (D) 。

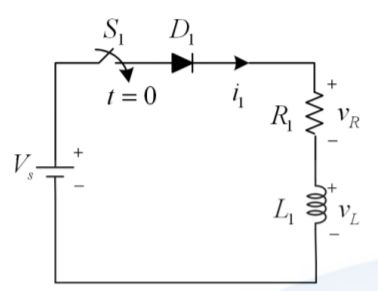

33. 如下圖所示，二極體為理想特性，若開關 S₁在時間 t＝0 時導通，且電感之電流初值為零，則電流的響應為何？(A) (B) (C) (D) 。

34. 下圖所示之電路，其中兩個 SCR 之功能為何？(A)觸發延遲電路(B)並聯電路(C)SCR1 為主控開關，S CR2 為輔助觸發開關(D)SCR2 對 SCR1 之強制換流電路。

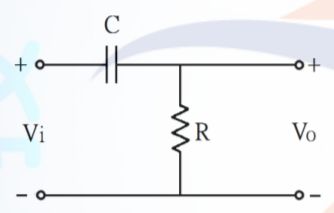

35. 下圖所示之高通濾波器電路，當輸入正弦波之頻率恰等於此電路之-3d B 頻率時，則輸出波形之相位比輸入波形為(A)領先 45°(B)落後 90°(C)領先 90°(D)落後 45°。

36. 一電路若 v(t)＝200 sin (ωt+42° )伏特，i(t)＝10co s(ωt-3°)安培，則該電路之功率因數為多少？(A)0. 866 超前(B)0.866 落後(C)0.707 落後(D)0.707 超前。

37. 使用 IGBT 之 3ψ，220V，1H P VVV F 變頻器，其載波頻率一般約為多少？(A)100kHz～20 0kHz 可調(B)50kHz～100kHz 可調(C)200Hz～1.5kHz 可調(D)1kHz～30kHz 可調。

38. 勞工為節省時間，在未斷電情況下清理機臺，易發生哪種危害？(A)崩塌(B)捲夾感電(C)缺氧(D)墜落。

39. 一交流電路，設通過阻抗 Z＝6 +j8Ω 之電流有效值為 6∠30°安培，則此電路消耗之有效功率為多少瓦特？(A)60W(B)360W(C)216W(D)120W。

40. 某放大器之電壓增益為 100 時，若以 d B 值計算，應為多少？(A)20dB(B)-40dB(C)40dB(D)-20dB。

41. 都市中常產生的「熱島效應」會造成何種影響？(A)溫度降低(B)增加降雨(C)空氣污染物易擴散(D)空氣污染物不易擴散。

42. 有關步進馬達之敘述，下列何者為錯誤？(A)能以數位脈波信號來控制速度及角度定位的馬達(B)可作微步控制(C)有線圈激磁式及永磁式等多種(D)高速時使用定電壓驅動較佳。

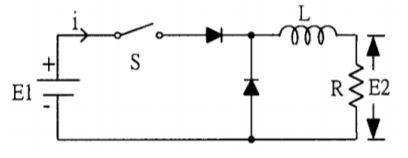

43. 下圖所示之直流截波器(DC Chopper)，當 E1＝100V、E2＝75V，交換(sw itch ing)週期為 10 ms 時，則 S 開啟(ON)時間應為多少？(A)7.5ms(B)5.5ms(C)3.5ms(D)2.5ms。

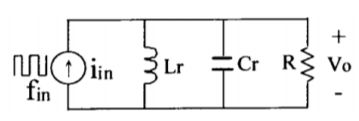

44. 下圖所示之並聯諧振電路中，自然頻率(Na tural Frequency)為 f_O、輸入訊號為一頻率 f _in 之 PWM 方波電流源，當 f_{i n}＞f _O 時，此諧振電路呈下列何種負載特性？(A)電容性(B)電阻性(C)電感性(D)主動性。

45. 作業場所高頻率噪音較易導致下列何種症狀？(A)肺部疾病(B)聽力損失(C)腕道症候群(D)失眠。

46. 工作圖如內部形狀複雜時，可用下列何者表示？(A)剖視圖(B)俯視圖(C)正視圖(D)立體圖。

47. 某 3ψ，440V，10HP 之三相感應電動機，額定線電流 12A，有柔性啟動(Soft Starting)功能，則在選用何種電壓及電流額定之 IGBT 較適當？(A)800V，10A(B)800V，50A(C)1200V，50A(D)1600V，7 5A。

48. 16 位元 A/D 轉換器的解析度為多少？(A)1 /65536(B)1/255(C)1/256(D)1/65535。

49. 製作高頻磁性元件時，下列何種特性與操作頻率無關？(A)直流阻抗(B)品質因數(C)磁滯損失(D)集膚效應。

50. 學校駐衛警察之遴選規定以服畢兵役作為遴選條件之一，根據消除對婦女一切形式歧視公約(CED AW)，下列何者錯誤?(A)駐衛警察之遴選應以從事該工作所需的能力或資格作為條件(B)此遴選條件未明定限男性，不屬性別歧視(C)已違反 CEDA W 第 1 條對婦女的歧視(D)服畢兵役者仍以男性為主，此條件已排除多數女性被遴選的機會，屬性別歧視。

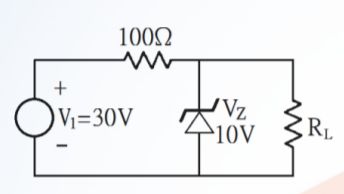

51. 下圖所示電路中，欲使齊納(Zener)二極體正常工作，R_L 最小值為多少？(A)50(B)10(C)5(D)100 Ω。

52. 為了保護環境，政府提出了 4 個 R 的口號，下列何者不是 4R 中的其中一項？(A)再利用(B)再循環(C) 再創新(D)減少使用。

53. 取樣速率為 100MSa /s 之儲存示波器，欲準確量測脈波超前或滯後邊緣，其最低上升時間不能超越取樣時間為：(A)1ms(B)100ns(C)10ns(D)10ms。

54. 資料搜尋(Search)的方法有很多種，其中會發生資料碰撞的方法為(A)二元搜尋法(B)B-tre e 搜尋法(C) 雜散法(Hash)(D)循序搜序法。

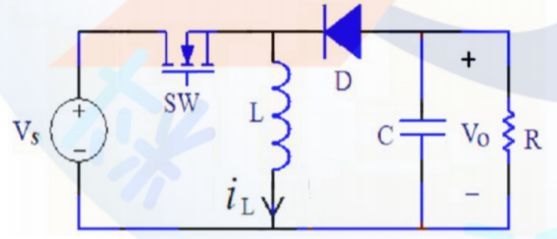

55. 一直流升降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。開關切換頻率為 100kHz，V_S＝＝20V，V_O＝-30V，R＝10Ω，則使為連續之最小電感為多少 μH？(A) 8(B)4(C)2(D)6。

56. 要作為可讀寫的記憶體，又想在無電源供應時能繼續保存資料內容，此時應採用下列何者記憶體元件？(A)DRAM(B)SRAM(C)EEPROM(D)EPROM。

57. 一 RLC 串聯電路，已知電源電壓 V_S (t)＝50 in(500t-30° )伏特，電源電流安培，若 L＝0.5H，則 R 與 C 為？(A)R＝125Ω，C＝6μF(B)R＝25Ω，C＝8μ F(C)R＝100Ω，C＝2 μF(D)R＝50Ω，C＝4μF。

58. 雙極性接面型功率電晶體元件之溫度係數具有下列何種特性？(A)負溫度係數(B)正溫度係數(C)零溫度係數(D)不隨溫度改變。

59. 在正常操作，且提供相同使用條件之情形下，下列何種暖氣設備之能源效率最高？(A)冷暖氣機(B) 電熱輻射機(C)電熱風扇(D)電暖爐。

60. 加輸入電源 110V、60Hz 於一電路中，功率為 1kW，功率因數為 0.8，為提高功率因數至 0 .95，則應並聯之電容值為多少？(A)77.6μF(B)7.76μ F(C)924μ F(D)92.4μ F。

複選題
複選題：61. 若 R _{θ, J C} 表示 MOSFET 的接面至外殼的熱阻(thermal res istance )，R _{θ, CS}為外殼至散熱片的熱阻，R_{θ, S A}為散熱片的熱阻，T_A 為外部溫度，T_J為接面溫度，T_C 為元件外殼溫度，P 為熱功率(th ermal p ower)，則下列何者正確？(A)T_J＝P(R_{θ ,J C}+R_{θ,c s} )+T _A(B)T_J＝PR _{θ,J C} +T_C(C)T_J＝P(R _{θ,c s}+R_{θ ,S A})+T _A(D)T_J ＝P(R_{θ,J C}+R_{θ ,c s} +R _{θ, S A})+TA。

複選題
62. 下列有關互阻放大器的敘述，何者正確？(A)輸入訊號為電流源(B)高的輸出阻抗(C)輸出訊號為電壓源(D)低的輸入阻抗。

複選題
63. 設計具有 8V 輸出電壓之升壓型直流-直流轉換器，可提供 1 A 之負載電流。輸入電壓從 2.7V 變動至 4.2V。其中的控制電路可調整責任週期以保持輸出電壓為固定 8V，選擇適當的切換頻率為 200 kHz。若在所有操作條件下，電感器電流變動量皆不超過平均電感電流之 40%，則(A)所需之電感值為 7.5μH(B)所需之電感值為 13.1μH(C)若輸出電壓漣波不超過 2%，則理想電容器數值為 20.7μF (D)若輸出電壓漣波為 2%時，電容器等效串聯電阻需小於 96mΩ。

複選題

64. 有關被動符號慣例功率之敘述，下列哪些選項正確？(A)理想無損失電路，負載吸收總平均功率不等於電源供應總平均功率(B) ，若，表示電源正在供應功率(C) ，若，表示負載正在吸收功率(D)功率之單位為焦耳(Jou le)。

複選題
65. 下列針對示波器的電流探棒使用敘述，哪些是正確的？(A)須進行歸零(zero ing)程序(B)須進行消磁(d egauss)程序(C)探棒須與電路串聯(D)須根據待測電流的範圍，設定適當的量測檔位。

複選題
66. 功率轉換器之性能要求，下列哪些選項正確？(A)散熱能力佳(B)高效率(C)高能量密度(D)高諧波輸出。

複選題
67. 判斷電路為開路，下列何者正確？(A)電路電流為零(B)兩端的電阻值很小(C)兩端的電阻值無窮大(D) 電路電流很大。

複選題
68. 三相感應電動機採 Y－△降壓起動，於啟動時，下列敘述何者正確？(A)可降低啟動電壓(B)繞組為△ 連接(C)可降低啟動電流(D)可提高啟動轉矩。

複選題
69. 有一電力電子負載，其負載端電壓及電流分別為 v(t)＝110cos(377t)V，i(t)＝8 +10co s(377t+30°) +5 co s(2×377t+50°)+2co s(3×377t+75°)A，下列哪些選項正確？(A)位移功率因數為 D PF＝0.5(B)電流基本波有效值為 10A(C)負載之功率因數約為 PF＝0.54(D)負載電流之失真因數約為 D F＝0.624。

複選題

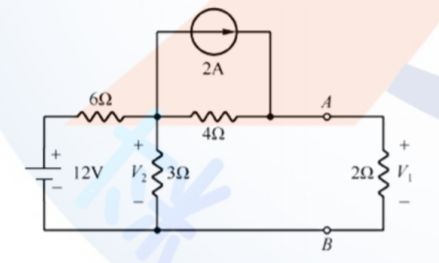

70. 試以戴維寧定理求出下圖電路中的Ｖ₁ 及 A B 兩端的戴維寧等效電阻Ｒ_{t h}值為(A)R_th＝6Ω(B)V₁＝3Ｖ (C)V₁＝6Ｖ(D)R_th＝3Ω。

複選題
71. 下列哪些選項符合氮化鎵場效電晶體(GaN FET)的結構與特性？(A)與矽 MO SFET 相較，其閘極漏電流較小(B)閘極儲存電荷低(C)低導通電阻(D)切換頻率可達 10MH z 以上。

複選題
72. 八進制的數值(56) ₈，轉換不同進制表示，下列何者正確？(A)(101110)₂(B)(2E)_{1 6}(C)(110101)₂(D)(2F) ₁₆。

複選題
73. 電力電子可控制元件(con trolled device s)，下列哪些選項正確？(A)絕緣閘雙極性電晶體(IG BT)(B)金氧半場效電晶體(MOSFET)(C)雙極性接面電晶體(BJ T)(D)功率二極體(diode)。

複選題
74. 下圖所示電路 V5 ＝Vm sin (ωt)V，則下列敘述何者正確？(A)V26＝ 3V m(B)V13＝Vm(C)V1 5＝ 3Vm(D)V 24＝2Vm。 108 電力電子甲 7-7(序 002)

複選題

75. 下列選項中哪些為或閘(OR gate)之元件符號？(A) (B) (C) (D) 。

複選題
76. 電力電子電壓驅動元件(voltage drivedevices )，下列哪些選項正確？(A)絕緣閘雙極性電晶體(IG BT) (B)金氧半場效電晶體(MOSFET)(C)可關斷閘流體(G TO)(D)雙極性接面電晶體(BJ T)。

複選題

77. 理想變壓器的極性標示如下圖之黑點，則下列敘述何者正確？(A)V₁/V₂＝-N₁ /N₂(B)I ₁ /I₂＝-N₂/N₁(C)V ₁ /V₂＝N₁ /N₂(D)I ₁ /I ₂＝N₂ /N₁。

複選題
78. SPI(serial peripheral interface)通訊協議具有下列哪些特性？(A)為一種串列通訊協議(B)可採用三線或四線接線方式(C)可採全雙工通訊模式(D)僅適用於一對一傳輸架構。

複選題
79. 有一非線性負載，其電流為 i(t)＝5+10 s in (2π 60t-10°) +2 s in (2π180t +5°)A，下列哪些選項正確？(A) 電流總諧波失真(THDi )約為 0.735(B)電流平均值為 5A(C)總電流有效值為 17A(D)電流基本波有效值為 10A。

複選題
80. 單相全波二極體橋式整流濾波電路，下列敘述何者正確？(A)二極體最大反向偏壓為交流電壓的峰值(B)所有二極體可同時導通(C)壓抑通電後第一週期電容充電之瞬間大電流，常串聯熱敏電阻(D)冷開機時，第一週期之瞬間大電流乃由於濾波電容電壓初值幾乎為零。
