108年 - 108-3 技術士技能檢定學科測試試題-乙級：11500儀表電子#81158

科目：技檢◆儀表電子-乙級 | 年份：108年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆儀表電子-乙級

選擇題 (80)

1. 同步示波器觸發開關撥至 LF-REJ 位置時，則觸發信號會經過下列何者？(A)低通濾波器(B)帶拒濾波 器(C)帶通濾波器(D)高通濾波器。
2. 一個已簡化過狀態(state)的狀態圖(sta te diagram)共含有 20 個狀態，最少要使用幾個正反器來設計 此電路？(A)5 個(B)4 個(C)6 個(D)3 個。
3. 下列何種行為無法減少「溫室氣體」排放？(A)多搭乘公共運輸系統(B)多吃肉少蔬菜(C)使用再生紙張 (D)騎自行車取代開車。
4. 整流電路負載不變的情況下，加大輸出電容可以使漣波減小，但應該注意二極體的何種規格？(A)最 大順向峰值電流(B)最大順向峰值電壓(C)最大反相峰值電壓(D)最大反相飽和電流。
5. 消除交叉失真的方法為何？(A)增加微小逆向偏壓(B)增加電源電壓(C)增加電晶體的 β 值(D)增加微小 順向偏壓。
6. 焊接電子元件後，剪除接腳應使用何種工具？(A)壓接鉗(B)尖嘴鉗(C)斜口鉗(D)剪刀。
7. 組成移位暫存器最常用的是那一種的正反器？(A)D 型正反器(B)T 型正反器(C)J K 型正反器(D)RS 型正 反器。
8. 當 CPU 接收到重置(reset)的信號時，CPU 可由下列何處判斷此重置信號為冷重置(cold rese t)或熱重 置(warm reset)？(A)RAM(B)硬碟(C)軟碟(D)RO M。
9. 下列何者可使矽控開關（SCS）導通？(A)陰閘極接地(B)陽閘極加負脈波(C)陽閘極加正脈波(D)陰閘極 加負脈波。
10. 下列何者不是全球暖化帶來的影響？(A)熱浪(B)旱災(C)地震(D)洪水。
11. 如果發現有同事，利用公司的財產做私人的事，我們應該要(A)未經查證或勸阻立即向主管報告(B)應 該告訴其他同事，讓大家來共同糾正與斥責他(C)不關我的事，我只要管好自己便可以(D)應該立即勸阻，告知他這是不對的行為。

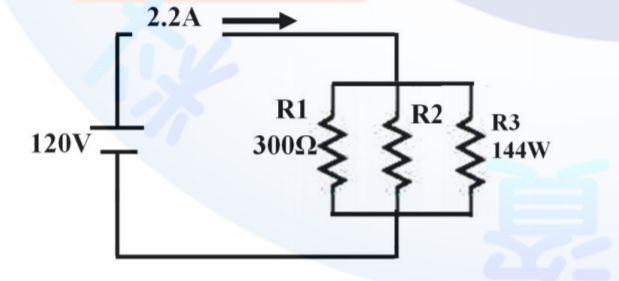

12. 如下圖電路所示，R3 的功率為 144W，則下列何者敘述正確？5df725a645007.jpg(A)流經 R3 的電流為 1.0A(B)R2 的功 率為 72W(C)流經 R1 的電流為 0.5A(D)R2 的電阻值為 100Ω。
13. 電子式功率因數表主要是利用下列何種原理設計而成？(A)週期比較(B)頻率比較(C)相位比較(D)振幅 比較。
14. 再生能源一般是指可永續利用之能源，主要包括哪些：A.化石燃料 B.風力 C.太陽能 D.水力？(A)A CD(B)BCD(C)ABD(D)ABCD。
15. 鑽頭直徑之大小與所選用轉速間的關係，下列何者為正確？(A)直徑越大、轉速越低(B)直徑大小與轉 速無關(C)直徑越小、轉速越低(D)直徑越大、轉速越高。
16. 防止噪音危害之治本對策為何？(A)實施職業安全衛生教育訓練(B)消除發生源(C)使用耳塞、耳罩(D)實 施特殊健康檢查。
17. 負回授放大器的回授率為 0.2，而未回授前的增益為 100，則此負回授放大器的增益為何？(A)20(B)1 0(C)5.26(D)4.76。
18. 下列何項不是照明節能改善需優先考量之因素？(A)燈具之外型是否美觀(B)照明之品質是否適當(C) 照度是否適當(D)照明方式是否適當。
19. 專利權又可區分為發明、新型與新式樣三種專利權，其中，發明專利權是否有保護期限？期限為何？ (A)有，5 年(B)無期限，只要申請後就永久歸申請人所有(C)有，50 年(D)有，2 0 年。
20. 在微電腦中，用來存放下一個待執行指令位址的暫存器為何？(A)累積器(B)程式狀態字元(C)資料指標 (D)程式計數器。
21. 下列使用重製行為，何者已超出「合理使用」範圍？(A)將著作權人之作品及資訊，下載供自己使用 (B)直接轉貼高普考考古題在 FACEBOO K (C)以分享網址的方式轉貼資訊分享於 BBS(D)將講師的授課內容錄音供分贈友人。

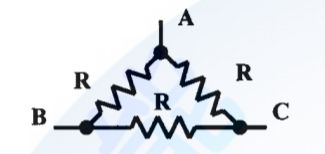

22. 如下圖電路所示，任意兩端點所測得的電阻均為 2Ω，則 R 之值應為多少？(A)3Ω(B)5Ω(C)4 Ω(D)2Ω。5df725c852ab6.jpg
23. 使用未飽和狀態差動放大器作為輸入電路的邏輯 IC 是下列何者？(A)TTL(B)RTL(C)CMO S(D)ECL。
24. 更換電解電容器時，不需要考慮下列何者？(A)需先放電(B)極性(C)包裝顏色(D)工作電壓。

25. 如下圖電路所示，電晶體之 β 值為 50，則此放大電路之輸入電阻 Ri 約為何？(A)2kΩ(B)1kΩ(C)50 Ω(D)500Ω。5df7261920bb2.jpg
26. 萬用燒錄器可燒錄各種單晶片微電腦，下列哪一種是最常見的資料格式？(A)O BJ 檔(B)CD S 檔(C)A S M 檔(D)HEX 檔。
27. 兩平行板之間距為 0.1cm，加上 10V 電壓時其電場強度為：(A)10V /m(B)10000V/m(C)100V /m(D)1000 V/m。

28. 設有一平衡三相 Δ 連接電路，其每相阻抗為 3＋j4Ω，線電壓為 380V，其相電壓及線電流各為若 干？(A)380V、765df72632f0a95.jpg A(B)380/ 5df72653ea5c8.jpgV、76A(C)380V、76/ 5df7266697dc2.jpgA(D)380 5df72673c51e4.jpgV、76A。
29. 用電設備的線路保護用電力熔絲(保險絲)經常燒斷，造成停電的不便，下列何者不是正確的作法？ (A)提高用電設備的功率因數(B)減少線路連接的電氣設備，降低用電量(C)重新設計線路，改較粗的導線或用兩迴路並聯(D)換大一級或大兩級規格的保險絲或斷路器就不會燒斷了。
30. 對靜電敏感之電子設備進行檢修時，下列敘述何者為錯誤？(A)人員需佩戴靜電環(B)工作台面須有防 靜電桌面(C)需在恆溫工作場所(D)待修及檢修設備均應保持接地狀態。
31. 下列敘述何者為正確？(A)BJ T 為雙載子元件(B)FET 為電流控制元件(C)FET 為雙載子元件(D)BJT 為電 壓控制元件。
32. 根據性騷擾防治法，有關性騷擾之責任與罰則，下列何者錯誤?(A)對他人為性騷擾者，由直轄市、 縣(市)主管機關處 1 萬元以上 10 萬元以下罰鍰(B)對他人為性騷擾者，如果沒有造成他人財產上之損失，就無需負擔金錢賠償之責任(C)意圖性騷擾，乘人不及抗拒而為親吻、擁抱或觸摸其臀部、胸部或其他身體隱私處之行為者，處 2 年以下有期徒刑、拘役或科或併科 10 萬元以下罰金(D)對於因教育、訓練、醫療、公務、業務、求職，受自己監督、照護之人，利用權勢或機會為性騷擾者，得加重科處罰鍰至二分之一。
33. 有一個 5 個變數的布林函數，其函數可包含的最小項有多少個？(A)2 3 2(B)10(C)32(D)65536。
34. 16 位元電腦之字元組(WORD)其資料長度共為何？(A)2By tes(B)1 Byte(C)3By tes(D)4 Bytes。

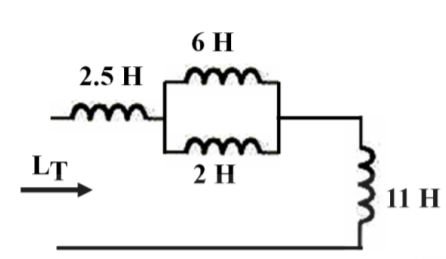

35. 如下圖所示電感串並聯電路，求等效電感值 LT 為多少(假設電感之間無互感)？(A)21H(B)18H(C)24H (D)15H。 5df726cccc0f9.jpg
36. 放大器的設計，若要改善對信號之延遲現象，可用何種方式改善之？(A)增加頻率響應寬度(B)穩定偏 壓(C)提高電源電壓(D)提高增益。

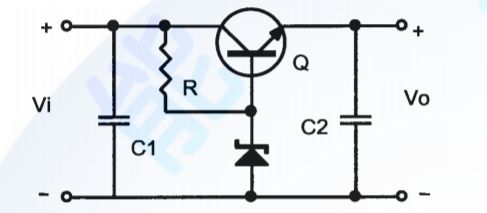

37. 下圖所示之電路為何種用途？5df726e83692a.jpg(A)單穩態多諧振盪電路(B)電源穩壓電路(C)放大電路(D)整流電路。
38. 波形分析儀可視為下列何者？(A)寬頻寬帶通濾波器(B)窄頻寬帶通濾波器(C)高通濾波器(D)低通濾波 器。
39. 我國已制定能源管理系統標準為(A)CNS 12681(B)CNS 22000(C)CNS 14001(D)CNS 50001。
40. 民眾焚香燒紙錢常會產生哪些空氣污染物增加罹癌的機率：A.苯、B.細懸浮微粒(PM2 .5)、C.二氧化 碳(CO2)、D.甲烷(CH4)？(A)AC(B)AB(C)CD(D)BC。
41. 下列何者最常被當作 input port 來使用？(A)D 型正反器(B)解多工器(C)三態緩衝器(D)多工器。
42. 有一電容器上標示為 102J，則此電容器的電容量與誤差為何？(A)102pF±5％(B)0.001μF±1％(C)1nF± 5％(D)102pF±1％。

43. 下圖為何種元件符號？5df727201185b.jpg(A)稽納二極體(B)發光二極體(C)紅外線二極體(D)光二極體。
44. 數位積體電路元件之電源接腳旁經常有一顆 0.1μF 電容器，其作用為何？(A)交連(B)耦合(C)整流(D) 消除雜訊。
45. 在 IC 的製程中 MOSFET 和 BJ T 電晶體比較，下列哪一個條件非 MO SFET 所具有的優點？(A)輸入 阻抗高(B)體積小(C)消耗功率低(D)電壓放大倍數高。
46. 轉移曲線是指下列何者？(A)李沙育圖形(B)頻率響應曲線(C)Vi —Vo 曲線(D)V—I 曲線。
47. A 類可變電阻旋轉角度與阻值變化的關係為下列何者？(A)反對數關係(B)對數關係(C)直線關係(D)平 方關係。
48. 選用儲存式數位示波器精確量測一 100 MHz 正弦波訊號時，下列何者不是主要的選擇考量因素？(A) 輸入通道數量(B)取樣頻率(C)ADC 位元數(D)儲存記憶體容量。
49. 職業上危害因子所引起的勞工疾病，稱為何種疾病？(A)法定傳染病(B)遺傳性疾病(C)職業疾病(D)流行 性疾病。
50. 關於邏輯探測棒，下列敘述何者錯誤？(A)可測 Low 電位(B)可測 Pulse(C)可測電壓大小(D)可測 High 電位。
51. 何謂水足跡，下列何者是正確的？(A)水利用的途徑(B)每人用水量紀錄(C)水循環的過程(D)消費者所購 買的商品，在生產過程中消耗的用水量。
52. AC 110V 60Hz 若經全波整流電路的輸出波形為脈動直流，其脈動頻率為何？(A)30Hz(B)240Hz(C)12 0Hz(D)60Hz。
53. 對於脊柱或頸部受傷患者，下列何者非為適當處理原則？(A)速請醫師(B)如無合用的器材，需 2 人作 徒手搬運(C)向急救中心聯絡(D)不輕易移動傷患。
54. 半加器用基本 AND、OR、NOT 閘來組成，最少需要幾個閘？(A)7(B)6(C)5(D)8。
55. 依勞動基準法規定，雇主延長勞工之工作時間連同正常工作時間，每日不得超過多少小時？(A)11(B) 15(C)12(D)10。

56. 有一差動放大器， 5df7279cc56e2.jpg＝140μV，5df727af6b616.jpg ＝60μV 時，其輸出電壓 Vo＝81mV，但換成 5df727bc27c21.jpg＝120 μV， 5df727c878c21.jpg＝80μV 的輸入電壓時，其輸出電壓 Vo＝41mV，由此可知差動放大器的 CMRR 值為若干？(A)10 3(B)10 4(C)10 2(D)10 5。
57. 以 3 組正反器所構成之詹森計數器(Johnson counter)，其最大模數為？(A)6(B)7(C)5(D)8。
58. 七段顯示器的 b、c、f、g 段通電，則會顯示哪個數字？(A)5(B)2(C)3(D)4。
59. 量測環境中存在的無線電波種類與頻段應使用何種儀器？(A)阻抗分析儀(B)計頻器(C)高斯計(D)頻譜 分析儀。

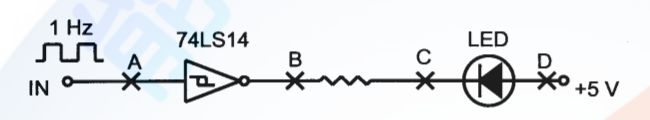

60. 如下圖電路所示，若 LED 為常亮不滅，可能出現故障的原因為下列何種？(A)C 點對 Vc c 短路(B)B 點對 Vcc 短路(C)A 點開路(D)D 點開路。5df72809216c7.jpg
複選題
複選題：
61. 向量 A=145° ，若向量 B=A× (1–j)時，則向量 B 的描述，下列哪些為正確？(A)大小比向量 A 小(B) 等於 5df7283ba18ac.jpg(C)與向量 A 相較而言，為順時針旋轉(D)與向量 A 成直角。
複選題
62. 關於橋式整流電路的敘述，下列何者正確？(A)二極體之峰值反向電壓(PIV)為 Vm(B)二極體之峰值反 向電壓(PIV)為 2Vm(C)二極體數目為 2 個(D)二極體數目為 4 個。
複選題
63. 下列哪些音樂格式適合於具備 D/A 轉換模組的單晶片微電腦，以不須繁瑣數學運算的程式播放？(A) WAV(B)CDDA(C)MP3(D)APE。
複選題
64. 對於耦合電路的特性說明，下列何者正確？(A)變壓器耦合之頻率響應最差(B)RC 耦合之頻率響應最 好，使用最廣泛(C)電感耦合之頻率響應最好，使用最廣泛(D)直接耦合於高頻段之頻率響應較差。
複選題
65. 下列電子元件，哪些具有觸發延遲角及導通角?(A)U JT(B)SCR(C)TRIAC(D)PU T。
複選題
66. 下列的電源供應電壓值中，哪些是屬於 SN74 系列 TTL IC 的電壓容許值？(A)5.1V(B)4.5V(C)5.3V(D)4. 8V。
複選題
67. 下列哪些介面有使用於電子儀表與電腦之間？(A)U SB(B)PS/2(C)RS-232C(D)GPIB。
複選題
68. 下列哪些軟體被歸類為「數位系統設計」應用軟體?(A)Maxplus II(B)Quartus II(C)Verilog HDL(D)Visi o。
複選題

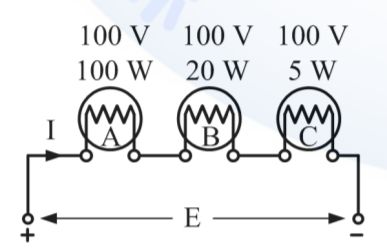

69. 電路中各電阻性負載之額定值如圖所示，電路兩端加電壓 E 後，則負載所產生之功率，下列何者為 正確？(A)C＞B(B)B＞A(C)A=B=C(D)負載 B 之功率為 0.02 E2(W)。5df728769cd75.jpg
複選題
70. 下列對於電流的敘述，哪些為正確？(A)與電子流的流向相反(B)單位時間內通過導體之瓦特數(C)單位 為安培(D)電流流動的速率近於光速。
複選題
71. RC 電路的特性，下列哪些為正確？(A)電容器 C 屬於主動元件(B)時間常數為 RC(C)電容器 C 是以電 場方式儲存能量(D)在充電瞬間 (t=0)，電容器可視為「開路」狀態。
複選題
72. 一般示波器觸發信號的交連方式有下列哪幾種？(A)HF REJ(B)DC(C)RF REJ(D)AC。
複選題
73. 使用砂輪機研磨工具物時應注意下列哪些事項？(A)砂輪出現抖動乃正常現象毋須恐慌(B)不宜固定 以砂輪的某一處研磨工具物(C)不可站在砂輪旋轉方向的正面位置(D)應帶防塵口罩與護目鏡等安全用具。
複選題

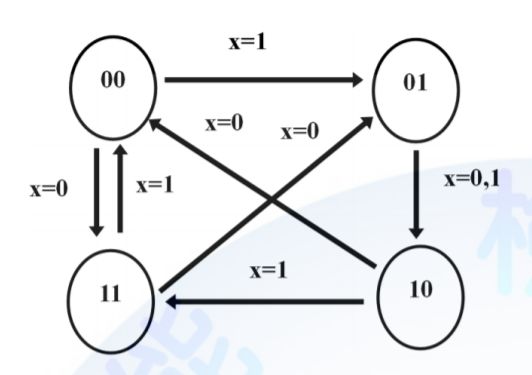

74. 有一不規則計數器，共有 4 個不同的狀態(如下圖)，由變數 x 控制不同的計數順序，則下列哪些敘 述正確？(A)當 x =0 時，計數順序為 00→01→10→11→00..(B)當 x=1 時，計數順序為 00→01 →10→1 1→00..(C)需用 2 個正反器設計此計數器電路(D)當計數到 01 時，不管 x=0 或 1，下一狀態均為 10。5df728d16d2eb.jpg
複選題
75. 下列有關電子儀表的檢修原則的敘述哪些是正確的？(A)先由電源部分開始查起(B)先從繁雜的電路 開始著手，再進行簡易的電路檢修(C)先進行送電後對儀表的動態檢查著手，再進行不送電的靜態檢查(D)先由儀表外邊的連線、插接元件等部分檢查起，再拆卸檢查內部元件。
複選題
76. 下列有關邏輯分析儀的敘述哪些是正確的？(A)可用來測量微處理機指令的執行過程(B)適合檢修並 列通訊介面(C)輸入通道至少都有 8 個以上(D)測量時待測系統要先關機才能量測。
複選題
77. 下列哪些有關直接測量的敘述是正確的？(A)是最精確的測量方法(B)是最常被使用的測量方法(C)使 用歐姆檔測量電阻值(D)使用史林電橋測量電容值。
複選題
78. 下列哪些是 MOSFET 的分類用語？(A)CMO S(B)BJT-MOS(C)n-MO S(D)p-MO S。
複選題
79. 下列哪些邏輯閘被稱為萬用邏輯閘(Universa l Ga tes )(A)反閘(NO T)(B)反或閘(NO R)(C)互斥或閘(XOR) (D)反及閘(NAND)。
複選題
80. 下列哪些為正確佈線規則？(A)應縮短兩線平行的長度以減少串音干擾(B)應縮短佈線長度以減少信 號衰減(C)多層板設計時，對於板際間形成的自身環路(Self-loop)無須迴避(D)不允許出現浮接的佈線以避免天線效應。
