109年 - 109 交通事業鐵路升資考試_員級晉高員級_技術類（選試電工原理）：電工原理#92587

科目：升資考/員級晉高員◆電工原理 | 年份：109年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：升資考/員級晉高員◆電工原理

選擇題 (0)

申論題 (9)

一、請繪製電路圖，說明克希荷夫電壓定律（Kirchhoff’s voltage law, KVL）及克希荷夫電流定律（Kirchhoff’s current law, KCL）。（10 分）

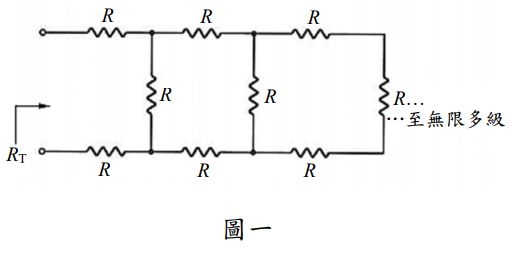

二、如圖一所示的電路，為一無限多級的階梯形電路，試求此電路之等效電組 R_T 是多少？（10 分）

⑴ a 點及 b 點的電壓值。（10 分）

⑵ I₁及 I₂電流值。（10 分）

⑴請圖示說明何謂 OP 放大器的正回授及 OP 放大器的負回授。（10 分）

⑵如圖三利用 OP 特性，請推導 V₀與 V₁及 V₂之關係式。（10 分）

⑴推導 t = 10 毫秒(ms)前，電容器電壓 v_c(t)之時變方程式。（10 分）

⑵畫出 t ≧ 0 時，電容電壓 v_c(t)變化之波形圖。（10 分）

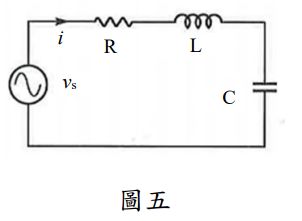

六、串聯 RLC 交流電路如圖五所示，若 R=4 Ω，L=3 H，C=0.25 F 且 v_s=12sin(2t) V。試計算電流 i 值並計算由電源看入之功率因數 PF 是多少？
