所屬科目：建築結構系統

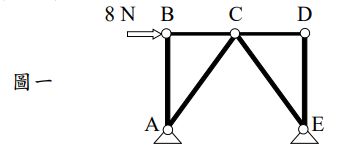

三、圖一所示桁架之跨度8 m（A-E 與 B-D），中央對稱，高度8 m（A-B） ， 受水平載重8 N 之作用，試計算所有構件所受之內力（請標明壓力或 拉力）。假設所有構件結點為鉸接接合，A 支承為鉸支承，E 支承為鉸支承。（30分）

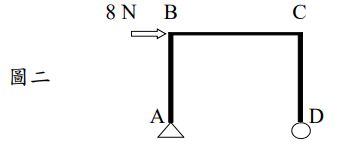

四、圖二所示簡支構架，A 支承為鉸支承，D 支承為滾動支承，跨度8 m（A-D） ， 中央對稱，高度8 m（A-B），受水平載重8 N 之作用，試繪製所有構件 之軸力、剪力與彎矩圖。 （軸力請標明壓力或拉力、剪力請標明正剪力或 負剪力、彎矩請標明正彎矩或負彎矩）。 （30分）
