(一)繪出剪力圖與彎矩圖。

(二)若此梁為鋼筋混凝土構造，CD段因圖中所示載重造成之剪力發生開裂，請以圖文說明剪力裂縫之形態。

(一)判斷此桁架為靜定或靜不定，並說明判斷依據。

(二)計算構件a、b、c所受之力。

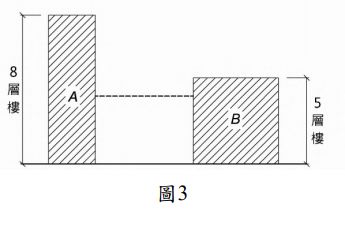

三、圖3所示為規劃建造於同一基地內之兩棟相鄰新建建物，建物A為8層樓高，建物B為5層樓高，兩棟建物間淨距為20公尺，今欲於兩棟建物之第4 層高處建造一相連之天橋，如圖中虛線所示位置，若天橋下方不添加額外支柱支撐，並儘量使結構輕量化之前提下，試提出一種天橋結構系統規劃方案，同時分析其與建物A、B之結構互制關係。

(一)軸壓力大小對於剪力計算強度之影響。

(二)軸壓力大小對於彎矩計算強度及設計強度之影響。

(三)軸壓力大小對於撓曲破壞控制構材韌性之影響。
