109年 - 109-3 全國技術士技能檢定學科_乙級：11500儀表電子#93376

科目：技檢◆儀表電子-乙級 | 年份：109年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆儀表電子-乙級

選擇題 (80)

1. 下列何者不是應用壓電效應特性所作成？(A)超音波感測器(B)荷重元(C)麥克風(D)石英晶體。

2. 如下圖電路所示，若測得 VB＝2.7V、VE＝2V，則下列何者為可能的故障原因？

3. 在公司內部行使商務禮儀的過程，主要以參與者在公司中的何種條件來訂定順序(A)職位(B)社會地 位(C)年齡(D)性別。
4. 下列何者「不是」菸害防制法之立法目的？(A)促進菸品的使用(B)保護孕婦免於菸害(C)保護未成年 免於菸害(D)防制菸害。
5. 4 位元之 D/A 轉換器，其解析度為何？(A)0.25%(B)6.67%(C)2.5%(D)0.667%。
6. 下列的檢修過程中，何者為不正確的方法﹖(A)若通信裝置沒輸出信號時，可採用信號追蹤法來檢 修(B)主動元件故障時，需再量測週邊元件是否正常，以確定真正故障所在(C)直流電壓之量測為最 基本的故障檢修步驟(D)可直接在電路板下，用三用電表之 R×10K 檔量測電阻器。

7. 以5fbe1a2993aba.jpg 位之數位電壓表測量 30V 的直流電壓，可以有幾位有效讀數？(A)4 位(B)6 位(C)5 位(D)3 位。

8. 如下圖電路所示，反相放大電路中，RX 之值應為：

9. 一個出現在示波器上共佔 4 格的信號，經換算是 8 Vp-p，若使用 10：1 的測試棒，則示波器的垂 直振幅控制旋鈕，係置於那一個位置？(A)2mV/DIV(B)20mV/DIV(C)2V/DIV(D)0.2V/DIV。
10. 數位積體電路元件之電源接腳旁經常有一顆 0.1μF 電容器，其作用為何？(A)耦合(B)整流(C)消除雜 訊(D)交連。
11. 下列有關工作場所安全衛生之敘述何者有誤？(A)對於勞工從事其身體或衣著有被污染之虞之特殊 作業時，應置備該勞工洗眼、洗澡、漱口、更衣、洗濯等設備(B)勞工應定期接受健康檢查(C)事業 單位應備置足夠的零食自動販賣機(D)事業單位應備置足夠急救藥品及器材。

12. 如下圖所示電路，下列何式正確？

13. 台灣電力公司電價表所指的夏月用電月份(電價比其他月份高)是為(A)6/1~9/30(B)7/1~10/31(C)4/1~7/ 31(D)5/1~8/31。
14. 欲使用三用電表的 LI 與 LV 刻度時，則三用電表應工作於何種量測？(A)交流電壓量測(B)直流電壓 量測(C)歐姆量測(D)直流電流量測。
15. 下列何者不是噪音的危害所造成的現象？(A)工作效率低落(B)煩躁、失眠(C)精神很集中(D)緊張、焦 慮。
16. 下列何種記憶體在電源關掉後，儲存內容不會消失？(A)累積器(B)暫存器(C)RAM(D)ROM。
17. 所有弦波振盪都必須遵守的巴克豪生準則為何？(A)Aβ＝0.707∠45°(B)Aβ＝1∠0°(C)Aβ＝1.414∠ 45°(D)Aβ＝0∠0°。
18. 功率電晶體用的散熱膏應塗於下列何處？(A)雲母片兩面(B)散熱片兩面(C)塗滿功率電晶體(D)變壓器 週邊。
19. 欲降低由玻璃部分侵入之熱負載，下列的改善方法何者錯誤？(A)貼隔熱反射膠片(B)換裝雙層玻璃 (C)加裝深色窗簾(D)裝設百葉窗。
20. 可以使用差動信號輸入以提升雜訊免疫力，並減低溫度或元件特性影響的是下列哪一種邏輯家 族？(A)CMOS(B)RTL(C)ECL(D)TTL。
21. 依工作法則，螺絲若不易拆下應如何處理？(A)用電動起子(B)用鋸子拆除(C)用尖嘴鉗取下(D)加少許 潤滑油後再拆。
22. 下列何項不是照明節能改善需優先考量之因素？(A)照度是否適當(B)照明之品質是否適當(C)照明方 式是否適當(D)燈具之外型是否美觀。
23. 負回授放大器的輸出阻抗 Zo，及輸入阻抗 Zi 的關係為下列何者？(A)電流並聯型，Zo 變大，Zi 變 小(B)電壓串聯型，Zo 變大，Zi 變大(C)電壓並聯型，Zo 變小，Zi 變大(D)電流串聯型，Zo 變大，Zi 變 小。
24. 雙軌跡示波器中，欲同時觀察兩高頻信號時，掃描模式開關應置於何處？(A)CH1 或 CH2(B)CHOP (C)ADD(D)ALT。
25. 下列何者不是設置反貪腐專責機構須具備的必要條件？(A)提供該機構必要的資源、專職工作人員 及必要培訓(B)賦予該機構的工作人員有權力可隨時逮捕貪污嫌疑人(C)使該機構的工作人員行使職 權不會受到不當干預(D)賦予該機構必要的獨立性。
26. 位址匯流排有十條；則可定址的範圍為何？(A)0000H～02EEH(B)0000H～01FFH(C)0000H～03FFH (D)0000H～03EEH。
27. 將 10sin100tV 的電壓加在 0.01H 純電感器的兩端，則下列何者為正確？(A)平均功率為 50W(B)視 在功率為 50W(C)無效功率為 50W(D)功率因數為 0。
28. 下列何者為製造測溫電阻元件之最普通的材料？(A)銀(B)白金(C)銅(D)金。

29. 二極體橋式全波整流器之輸入為5fbe1b425f2db.jpg ，則不加濾波器之輸出的直流成分為何？(A) 5fbe1b5692b44.jpg(B) 5fbe1b6ccb004.jpg(C)5fbe1b8c3da74.jpg (D) 5fbe1ba511aa7.jpg。

30. 如下圖符號所示，其虛線代表何意？

31. 個人電腦的傳輸界面，下列何者傳輸距離最遠？(A)IEEE-488(B)RS-485(C)RS-422(D)RS-232。
32. 八位元的有號數加法運算，運算完的結果為 X，則 X 在下列何種情況下會產生溢位(overflow)？ (A)-128＜X＜+127(B)X＜-128 或 X＞+127(C)-128≦X≦+127(D)X≦-128 或 X≧+127。
33. 27256-15 的 EPROM 表示其存取時間為何？(A)150ms(B)1.5ms(C)15ns(D)150ns。
34. 下列有關電源穩壓電路輸出端之敘述，何者為錯誤？(A)會並聯大電容來做低頻濾波(B)會並聯小電 容來做高頻雜訊抑制(C)會串聯電感來做雜訊抑制(D)會串聯電阻來做雜訊抑制。
35. 下列何者為達靈頓電晶體的特性？(A)輸入阻抗低、輸出阻抗高(B)輸入阻抗高、電壓增益大於 1(C) 輸出阻抗低、電流增益小於 1(D)電壓增益小於 1、電流增益大於 1。
36. 下列何者可做為電器線路過電流保護之用？(A)變壓器(B)熔絲斷路器(C)避雷器(D)電阻器。
37. 線材與下列何者不須保持距離，以保護線材？(A)功率電晶體(B)整流子(C)電解電容器(D)線繞電阻 器。
38. 將 CPU 的所有構成元件濃縮在一個微小的矽晶片上，此矽晶片稱為何？(A)微處理機(microprocess or)(B)微控制器(microcontroller)(C)單晶片微電腦(single chip micro computer)(D)可程式化邏元件(pr ogrammable logic device)。
39. 1 歐姆和 2 歐姆兩電阻器額定功率均為 0.5W，串聯後每一個電阻器的功率損耗皆不超過其額定 值，則最大能加多少伏特的電壓？(A)0.5 伏特(B)1.5 伏特(C)3 伏特(D)1 伏特。
40. 下列何者可以偵測空氣中水分子濃度的變化？(A)超音波感測器(B)溫度感測器(C)光感測器(D)濕度感 測器。
41. 大氣層中臭氧層有何作用？(A)對流最旺盛的區域(B)造成光害(C)吸收紫外線(D)保持溫度。
42. 下列何者非屬防止搬運事故之一般原則？(A)以機械代替人力(B)儘量增加搬運距離(C)以機動車輛搬 運(D)採取適當之搬運方法。

43. X=5fbe1bf630604.jpg 可化簡為下列何者？(A)A(B)5fbe1c0c297e4.jpg (C) 5fbe1c22dc478.jpg(D)5fbe1c36e31e4.jpg 。

44. 毒性物質進入人體的途徑，經由那個途徑影響人體健康最快且中毒效應最高？(A)食入(B)手指觸摸 (C)吸入(D)皮膚接觸。
45. 為了保護環境，政府提出了 4 個 R 的口號，下列何者不是 4R 中的其中一項？(A)再利用(B)減少使 用(C)再循環(D)再創新。

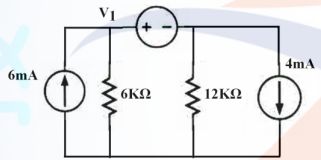

46. 如下圖所示電路，V1 值為多少？

47. 適合作為整流電路輸出端的濾波電容器為下列何者？(A)塑膠膜電容器(B)陶瓷電容器(C)雲母電容器 (D)電解電容器。
48. 當發現公司的產品可能會對顧客身體產生危害時，正確的作法或行動應是(A)透過管道告知媒體或 競爭對手(B)立即向主管或有關單位報告(C)儘量隱瞞事實，協助掩飾問題(D)若無其事，置之不理。
49. 為了避免漏電而危害生命安全，下列何者不是正確的做法？(A)使用保險絲來防止漏電的危險性(B) 有濕氣的用電場合，線路加裝漏電斷路器(C)做好用電設備金屬外殼的接地(D)加強定期的漏電檢查 及維護。
50. 有一個控制輸入及一個資料輸入的邏輯電路，當控制輸入為 0 時，輸出資料和輸入資料相同，當 控制輸入為 1 時，輸出資料為輸入資料的補數，則此邏輯電路為何？(A)OR 閘(B)AND 閘(C)NAND 閘(D)XOR 閘。
51. 下列何種放大器的失真度最嚴重？(A)AB 類(B)A 類(C)B 類(D)C 類。

52. 如下圖所示電路，其輸出函數 Y 與下列何者相同？

53. 積體電路的設計常以主動元件代替電阻負載，其原因為何？(A)主動元件的動態電阻較小(B)可使電 路的頻率響應更寬(C)可增加輸入阻抗(D)電阻負載的體積較大。
54. 下列哪一個不是商用電阻常用的阻值？(A)42 歐姆(B)51 歐姆(C)39 歐姆(D)47 歐姆。
55. 電晶體作定電流源時，何者應保持定值？(A)VCC(B)VCE(C)VBE(D)VBC。

56. 下圖電路為何種電路？

57. 如下圖所示電感串並聯電路，求等效電感值 LT 為多少(假設電感之間無互感)？

58. 某電路輸入為 100kHz 之方波，但示波器卻測得其輸出為 300kHz 之正弦波，由此結果可判定此電 路為下列何者？(A)高通濾波器(B)帶拒濾波器(C)低通濾波器(D)帶通濾波器。
59. 利用豬隻的排泄物當燃料發電，是屬於下列那一種能源？(A)核能(B)太陽能(C)地熱能(D)生質能。
60. 色碼電阻的阻值為 35±1%，試問其色碼為何？(A)橙綠黑棕(B)橙綠橙棕(C)綠紅藍金(D)紅綠棕金。
61. 鑽孔作業時應遵守下列哪些規範？(A)大鑽頭宜採高速鑽孔，以縮短時間確保安全(B)鑽大孔時宜先 以小鑽頭導孔(C)鑽孔前應先以中心衝定位(D)適中的鑽頭轉速可以確保切邊不至於鈍化或缺口。
62. 純交流的正弦週期波形，下列哪些為正確？(A)包含直流成分(B)平均值為零(C)正負半週對稱(D)有效 值為零。

63. 如圖所示，下列哪些正確？

64. 下列哪些 1 位元的邏輯閘運算結果正確?(A)1⊙1=1(B)1⊕1=1(C)1‧1=1(D)1+1=1。
65. 下列哪些電阻數值，屬於一般常用商用電阻之阻值?(A)22kΩ(B)43kΩ(C)59kΩ(D)39kΩ。

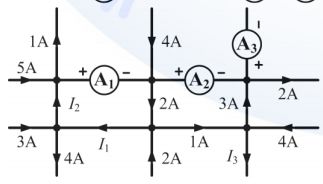

66. 如下圖所示，其中5fbe1d6e3c103.jpg及 為電流表，此時電流表之指示值為何？
5fbe1de7106a1.jpg(A)5fbe1d8599589.jpg 為 8 安培(B) 5fbe1d9df3c22.jpg為 7 安培(C) 5fbe1db44c96c.jpg為 10 安培(D) 5fbe1dcc758ff.jpg 電流表的電流總和為 23 安培。

67. 下列哪些有關直接測量的敘述是正確的？(A)使用歐姆檔測量電阻值(B)使用史林電橋測量電容值(C) 是最精確的測量方法(D)是最常被使用的測量方法。

68. 下列哪些積項之和(Sum of Product：SOP)與和項之積(Product of Sum：POS)的關係式為正確(註: 3 個變數名稱為 X,Y,Z)？(A)5fbe1e0d41874.jpg (B)5fbe1e24a620d.jpg (C)5fbe1e41c3622.jpg (D) 5fbe1e5ab5e4d.jpg。

69. 下列哪些可以用來直接測量交流電路功率值？(A)數位功率表(B)動圈式瓦特表(C)電力分析儀(D)電壓 表。
70. 下列哪些為正確繪圖規則？(A)佈線應與圖邊緣成水平或垂直排列(B)佈線的折角僅能為 90°(C)手繪 電路佈線圖時應使用尺、規及元件模板(D)於多層板設計時，應確實對準多層板的貫穿連接孔位。
71. 下列何者為電阻器之電阻值的標示方法？(A)曼賽爾(Munsell)標示法(B)色碼標示法(C)元素標示法(D) 數值標示法。
72. 下列哪些元件具有雙向導電功能?(A)PUT(B)DIAC(C)SBS(D)SCR。
73. 關於半波整流電路的敘述，當峰值電流為 I m，下列何者正確？(A)電流平均值等於 I m /π(B)電流有效值為 I m /2(C)電流有效值為 0.707I m(D)電流平均值等於 I m /2。
74. 下列哪些選項是以 bps 為單位？(A)USB2.0 480M(B)MODEM 56k(C)ADSL 20M(D)CPU 2.4G。
75. 對於串級放大電路的特性，下列敘述何者正確？(A)總電壓增益為各級增益的積(B)放大器之功率增 益 Ap T = Av T．Ai T ，其中的 Av T 為電壓增益，Ai T 為電流增益(C)若有 n 級放大器，每級之放大倍數 均為 Av，則總放大倍數為 nAv(D)若有 n 級放大器，每級之放大倍數均為 Av，則總放大倍數為(Av ) n。
76. CMOS IC 比 TTL IC 具有較佳的特性中，包括下列哪些？(A)頻率響應快速(B)低消耗功率(C)工作電 壓範圍寬廣(D)高輸入阻抗。

77. 下列哪些邏輯運算式是為狄摩根定律(5fbe1f33a7bc3.jpg )?(A)5fbe1ed34958c.jpg (B)5fbe1eec7da10.jpg (C)5fbe1f04edf85.jpg (D)5fbe1f1bc1838.jpg 。

78. 一個理想二極體，串接有負載電組，下列敘述何者正確？(A)逆向時切入電壓為零(B)順向時視為短 路(C)導通時，電組的輸出電壓(Vo)等於輸入電壓(D)逆向電阻無限大。
79. 下列有關儀表檢修的敘述哪些是正確的？(A)大電力儀表的檢修在排除故障前應穿好絕緣鞋和其他 防護用品(B)檢修電路板前應配戴防靜電手環(C)使用邏輯筆、示波器檢測信號時，可以讓探針同時 接觸兩個測量引腳(D)電路板上最易遭受人體靜電損壞的 IC 為 TTL IC。
80. 下列哪些印表機介面屬於串列傳輸介面？(A)USB(B)SCSI-1(C)RS-232C(D)Centronics。

申論題 (0)
