所屬科目：工程力學概要
一、如圖一所示斷面，C 點為形心位置，尺寸的單位為 cm，試求斷面通過該 形心的 X 軸及 Y 軸之面積慣性力矩。（25 分）

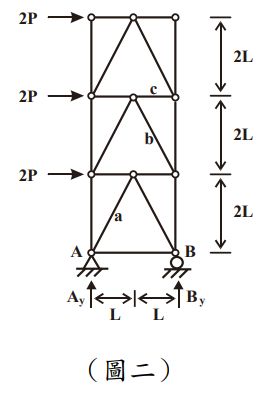

二、圖二為一桁架結構，A 點為鉸支承、B 點為滾支承，外力施加方式如圖 二所示。試求此桁架受力後支承 A、支承 B 垂直方向之反力，以 及桿件 a、桿件 b、桿件 c 之內力。（各桿件內力需說明為張 力或壓力） （25 分）

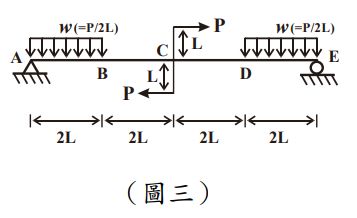

三、圖三為一靜定梁結構，於 AB 段及 DE 段受均布載重 w(= P/2L)，C 點承 受外力 P 所引致的彎矩 2PL。試求此梁受力後支承 A 點與 E 點的反力， 及此梁之剪力圖及彎矩圖。 （25 分）

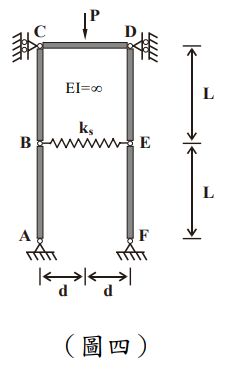

四、圖四為一個由剛性桿件所組合的結構，剛性桿件的重量可視為零，此組 合結構採用數個剛性桿件以鉸接及一個線性彈簧組合而成，結構下端 A 點及 F 點採用鉸支承。今於 CD 桿件中點施加一垂直載重 P，試求此組 合結構挫屈時之臨界載重。（25 分）
