所屬科目：土壤力學與基礎工程(設計)

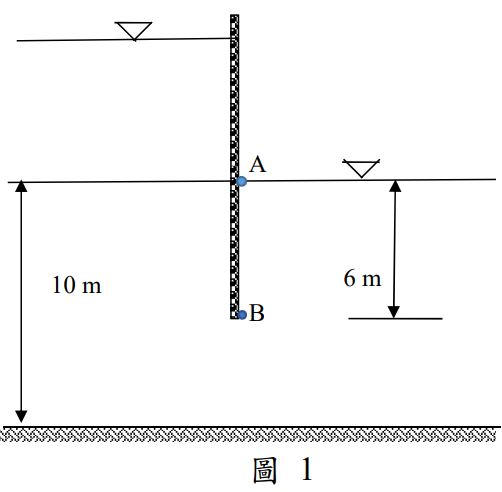

一、有一鋼板擋水設置於細砂土層中，其上游水位高程為 8 m，下游水位於 地表，該鋼板之貫入深度為 6 m，如圖 1 所示。該土層厚度為 10 m，滲 透係數為cm/sec，土壤飽和單位重為 ，其下方為 不透水層。請採用 3 個流槽繪出其流網並計算滲流量；此時鋼板下游 A 點及 B 點之有效應力為何？（25 分）

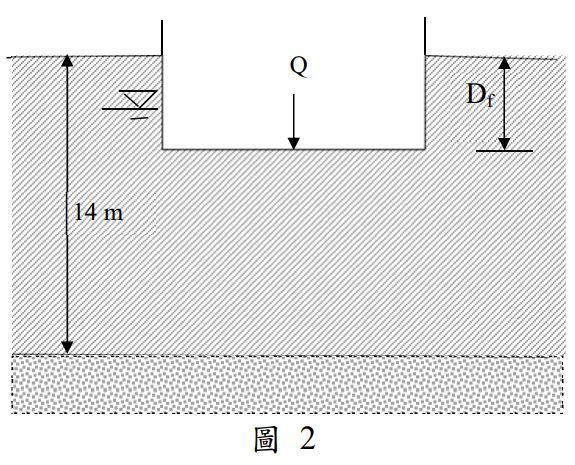

二、有一筏式基礎如圖 2 所示，基礎之設計尺寸為：B = 8 m，L = 12 m， 承載荷重 Q = 12 MN，地下水位於地表下 2 m 處。該處地層為厚度 14m 之正常壓密黏土，土壤飽和單位重 = 17 kN/m3，不排水剪力強度 Cu= 40 kN/m2，如採用部分代償式（partially compensated）基礎，且安全係數為 3，則基礎埋置深度為何？（= 1+0.2(B/L)，=1+0.2()） （25 分）
四、有一砂土層地層，地下水位面位於地表下 1.5 m 處，土壤單位重= 16 kN/m3， = 18 kN/m3。如於該地層深度 2.5 m 處設置寬度 3 m 之條狀放腳基 礎，擬採用該處地層之鑽探時之標準貫入試驗（SPT）打擊數 N60 推估基 礎之承載力，請說明可選用之資料深度範圍，及如何由該範圍之 得到所需之土壤摩擦角。（25 分）
