所屬科目：國營事業◆1.熱力學與熱機學 2.流體力學與流體機械

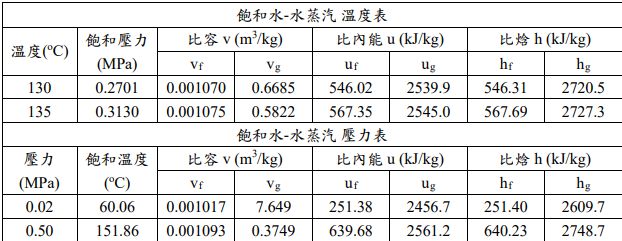

二、壓力為 500 kPa，溫度為 133.6 °C 的水，在管路中流經一等焓節流閥後，出口壓力降至 20 kPa，已知該節流閥出口截面積為 0.04 m2 ，流速為 120 m/s，請利用下表求節流閥出口之質量流率為多少 kg/s (計算至小數點後第 1 位，以下四捨五入)？

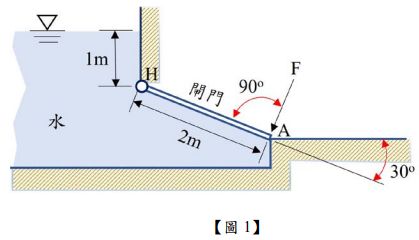

四、如【圖 1】所示，一邊長為 2 m 之正方形平面水閘門安裝於水庫下方，可繞鉸接點 H 旋轉開啟，如忽略閘門自身重量及鉸接點之摩擦效應，而水的比重量(Specific Weight) γ = 9810 N /m3 ，試求作用於 A 點之施力 F，最少須為多少牛頓(N)才得以維持閘門關閉 (計算至小數點後第 1 位，以下四捨五入)？

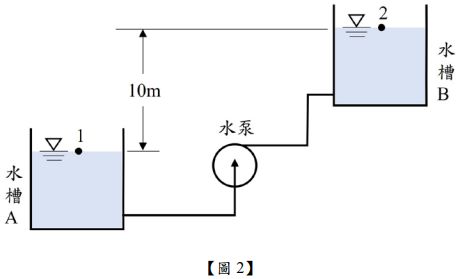

五、如【圖 2】所示，管路泵浦系統中，一水泵於定轉速下將水由水槽 A 以流量 Q 泵送至 水槽 B，兩水槽液面皆暴露於大氣，已知該水泵揚程 h A與泵送流量 Q 之關係可表 示為 ，系統之損失水頭曲線為 ，其中 之單位皆為 m，Q 之單位則為 m3 /s，假設泵送過程中兩水槽之液面高度變化極微小可忽略不計，請計算此系 統中水泵之泵送流量為多少 m3 /s (計算至小數點後第 1 位，以下四捨五入)？
